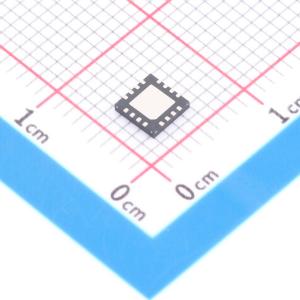

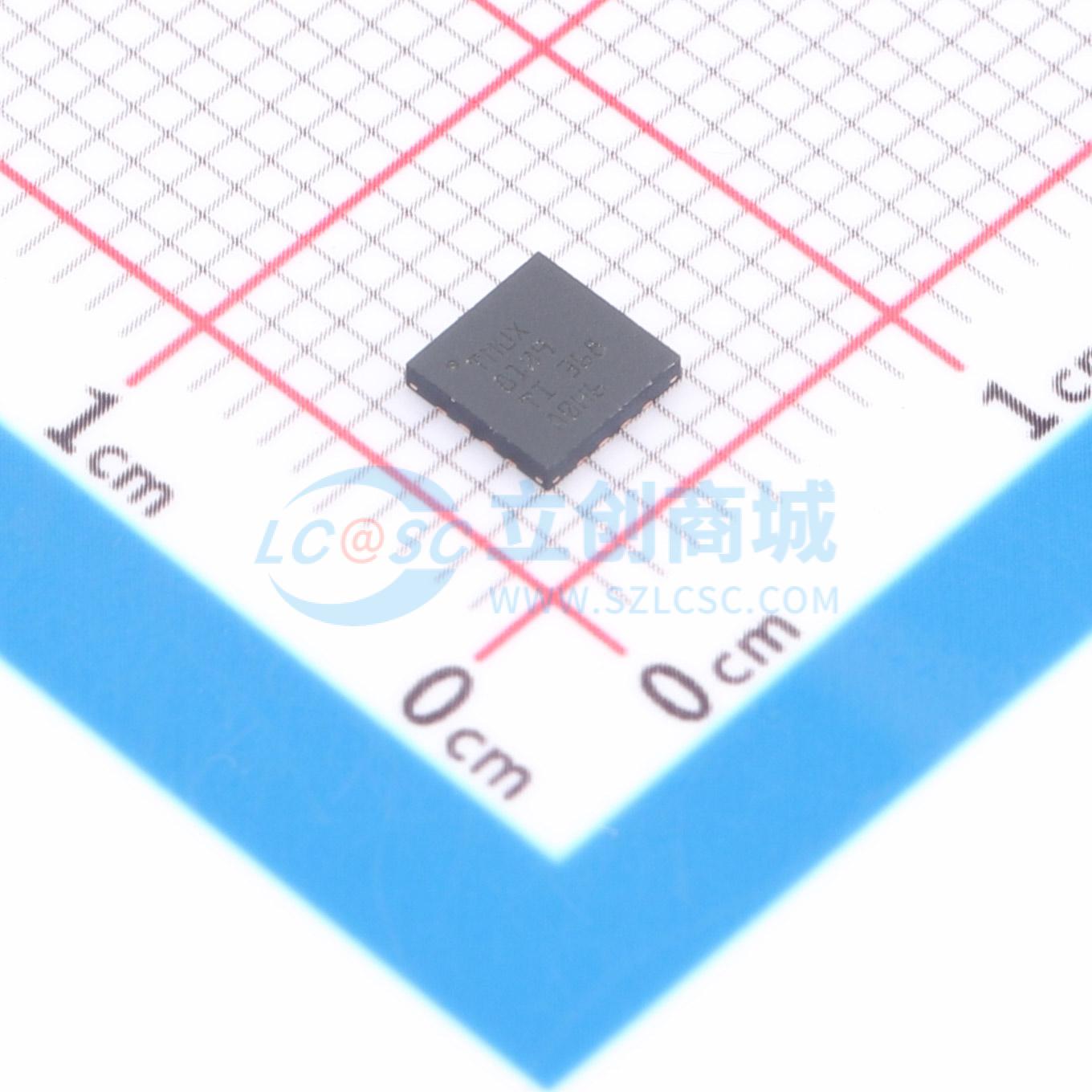

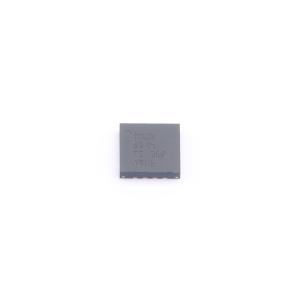

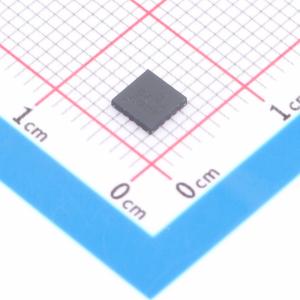

温馨提醒：图片仅供参考，商品以实物为准

TMUX8109RUMR

具有门锁效应抑制和1.8V逻辑电平的100V、扁平RoN、单路8:1和双路4:1多路复用器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 支持高电压的现代模拟多路复用器，可采用8:1（单端）和4:1（差分）配置。此器件可在双电源、单电源或非对称电源供电时正常运行，最大电源电压为100V，可在整个电源电压范围内提供一致的模拟参数性能。可在源极(Sx)和漏极(D)引脚上支持双向模拟和数字信号。所有逻辑输入均支持1.8V、3.3V、5V的逻辑电平，并可在电压高达48V时进行连接，从而通过控制信号电压实现系统灵活性
品牌名称: TI(德州仪器)
商品型号: TMUX8109RUMR
商品编号: C29793036
商品封装: WQFN-16-EP(4x4)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

TMUX8108 和 TMUX8109 是支持高电压的现代模拟多路复用器，可采用 8:1（单端）和 4:1（差分）配置。此器件可在双电源、单电源或非对称电源供电时正常运行，最大电源电压为 100V。TMUX810x 器件可在整个电源电压范围内提供一致的模拟参数性能。TMUX8108 和 TMUX8109 可在源极 (Sx) 和漏极 (D)引脚上支持双向模拟和数字信号。所有逻辑输入均支持 1.8V、3.3V、5V 的逻辑电平，并可在电压高达 48V 时进行连接，从而通过控制信号电压实现系统灵活性。失效防护逻辑电路允许在施加电源引脚上的电压之前，先施加逻辑引脚上的电压，从而保护器件免受潜在的损害。此器件系列具有闩锁效应抑制功能，可防止器件内寄生结构之间的大电流不良事件。凭借闩锁效应抑制功能，此系列多路复用器能够在恶劣的环境中使用。

商品特性

支持高电源电压:可支持双电源±10V 至 ±50V、单电源10V 至 100V，支持非对称双电源运行
在整个电源电压范围内提供一致的参数性能
闩锁效应抑制
低串扰:-110dB
低输入泄漏电流:40pA
低导通电阻平坦度:0.5Ω
无需额外逻辑轨 (VL)
支持 1.8V 逻辑电平
失效防护逻辑:高达 48V（与电源无关）
逻辑引脚上的集成下拉电阻器
双向信号路径
先断后合开关
宽工作温度 TA:-40℃ 至 125℃
业界通用的 TSSOP 封装和较小的 WQFN 封装

应用领域

高电压双向切换
模拟和数字多路复用和多路信号分离
半导体测试设备
LCD 测试设备
电池测试设备
数据采集系统 (DAQ)
数字万用表 (DMM)
工厂自动化和控制
可编程逻辑控制器 (PLC)
模拟输入模块

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	2
	导通电阻(Ron)	90Ω
	工作电压	10V~100V
	导通电容(Con)	12pF

	属性	参数值
	导通时间(ton)	15us
	关闭时间(toff)	3us
	带宽	380MHz
	工作温度	-40℃~+125℃
	功能特性	双向模拟通道；故障保护
	电荷注入	150pC
