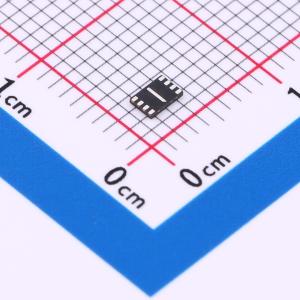

XT25F16FDTIGT-S实物图
  • XT25F16FDTIGT-S商品缩略图
  • XT25F16FDTIGT-S商品缩略图
  • XT25F16FDTIGT-S商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

XT25F16FDTIGT-S

3.3V 四路 I/O 串行闪存

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
16Mbit 3.3V SPI NOR Quad I/O
品牌名称
XTX(芯天下)
商品型号
XT25F16FDTIGT-S
商品编号
C29781641
商品封装
DFN-8(2x3)​
包装方式
编带
商品毛重
0.234克(g)

商品参数

属性参数值
商品目录NOR FLASH
接口类型SPI
存储容量16Mbit
时钟频率(fc)133MHz
工作电压2.3V~3.6V
待机电流0.3uA
属性参数值
擦写寿命100000次
页写入时间(Tpp)400us
块擦除时间(tBE)120ms@(32KB);150ms@(64KB)
数据保留 - TDR(年)20年
工作温度-40℃~+85℃

商品概述

xT25F16F-S (16Mbit) 串行闪存支持标准的串行外设接口 (SPI),并支持双/四通道 SPI:串行时钟、片选、串行数据 I/O0 (SI)、I/O1 (SO)、I/O2 (WP#) 和 I/O3 (HOLD#)。该器件具有一个基于 4 信号总线的串行外设接口:串行时钟 (SCLK)、片选 (CS#)、串行数据输入 (SI) 和串行数据输出 (SO)。SPI 总线模式 0 和 3 均受支持。输入数据在 SCLK 的上升沿被锁存,数据在 SCLK 的下降沿移出。该器件支持使用“双输出快速读取”和“双 I/O 快速读取”(3BH 和 BBH)命令进行双 SPI 操作。这些命令允许数据以标准 SPI 两倍的速率传输到或从该器件。使用双 SPI 命令时,SI 和 SO 引脚变为双向 I/O 引脚:IO0 和 IO1。该器件支持使用“四输出快速读取”、“四 I/O 快速读取”(6BH、EBH)命令进行四通道 SPI 操作。这些命令允许数据以标准 SPI 四倍的速率传输到或从该器件。使用四通道 SPI 命令时,SI 和 SO 引脚变为双向 I/O 引脚:IO0 和 IO1,WP# 和 HOLD# 引脚变为 IO2 和 IO3。四通道 SPI 命令要求状态寄存器中的非易失四通道使能位 (QE) 被设置。

数据手册PDF
