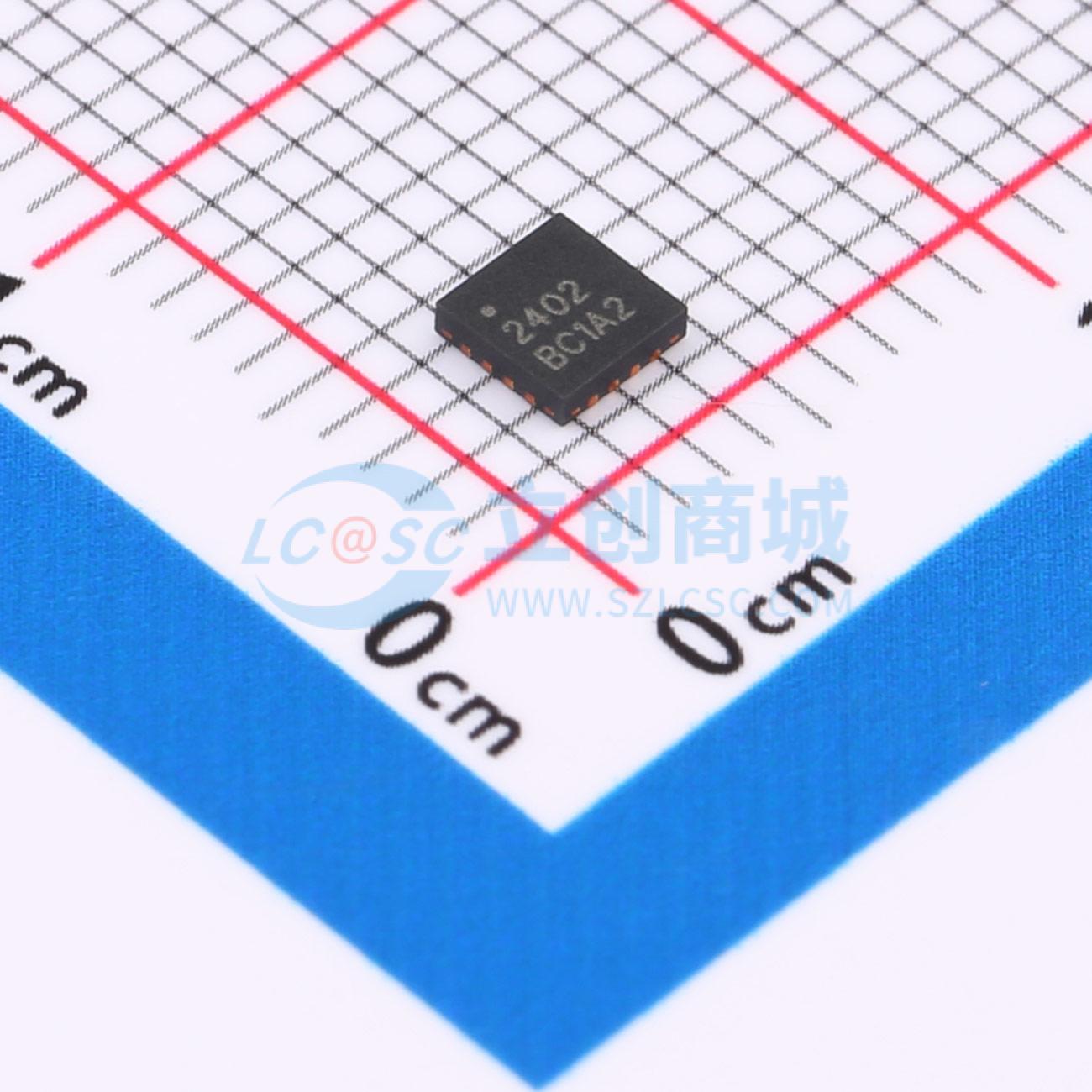

AT2402E实物图

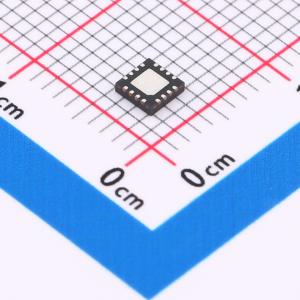

  • AT2402E商品缩略图
  • AT2402E商品缩略图
  • AT2402E商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AT2402E

2.4GHz射频前端单芯片AT2402E

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
AT2402E是一款应用于无线通信的集成收发功能的射频前端单芯片,内部集成了功率放大器(PA)、低噪声放大器(LNA)、收发模式切换的开关控制电路等电路子模块。芯片集成了天线端口、发射端口以及接收端口的射频阻抗匹配电路,可以不需要重新设计芯片的外围阻抗电路。芯片内部还集成了必要的谐波滤波电路,无需复杂的外围滤波器,可以大大地降低芯片应用方案的复杂度并提高芯片的性能。同时,该芯片还集成了功率检测电路,可以非常准确地跟随输出功率的变化并输出相应的电压信号。
品牌名称
杭州中科微
商品型号
AT2402E
商品编号
C2901458
商品封装
QFN-16-EP(3x3)​
包装方式
编带
商品毛重
0.07克(g)

商品参数

属性参数值
商品目录射频前端芯片
工作电压2V~3.6V
频率2.4GHz~2.5GHz
应用领域802.11b;802.11g;802.11ac;802.11n
工作温度-40℃~+85℃
输入回波损耗(发射)-24dB
输出回波损耗(发射)-15dB
属性参数值
输入回波损耗(接收)-12dB
输出回波损耗(接收)-12dB
P1dB(发射)25dBm
P1dB(接收)-12dBm
输出功率22dBm;18dBm;19dBm
静态电流(Iq)1uA

商品概述

AT2402E 是一款应用于无线通信的集成收发功能的射频前端单芯片,芯片内部集成了所需要的射频电路模块,集成度非常高,主要包括功率放大器(PA),低噪声放大器(LNA),收发模式切换的开关控制电路等电路子模块。芯片集成了简单的低压控制逻辑电路,可以使用工作系统内较低的基带电压来控制芯片的工作模式。芯片内部集成了天线端口,发射端口以及接收端口的射频阻抗匹配电路,可以不需要重新设计芯片的外围阻抗电路。芯片内部还集成了必要的谐波滤波电路,无需复杂的外围滤波器,可以大大地降低芯片应用方案的复杂度并提高芯片的性能。同时,该芯片还集成了功率检测电路,该检测电路可以非常准确地跟随输出功率的变化并输出相应的电压信号。 AT2402E 主要是应用于工作于2.4GHz 并符合802.11b/g/n/ac 协议的无线通信系统中。而且AT2402E 采用CMOS 工艺实现,具有非常低的成本并且具有非常好的射频性能,比如发射模式时高的功率增益,发射线性度和发射效率,以及接收模式下极低的噪声系数。得益于AT2402E 优秀的性价比,使得该芯片可以非常完美地解决无线通信单天线应用中的射频收发机前端方案。

商品特性

  • 应用于2.4GHz 射频前端单芯片
  • 芯片发射TX 和接收RX 端口分开,并使用单天线方案
  • 功率放大器结构中内置低通滤波器和谐波滤波器
  • 内置低噪声放大器和收发模式开关控制电路
  • 功率放大器有非常好的线性度,可以满足OFDM 和CCK 调制信号的应用要求
  • 内置输出功率检测电路,可满足输出功率监视和控制
  • 逻辑控制电压可使用低电压到VDD 的宽电压范围
  • 所有端口均拥有非常好的ESD 性能
  • 所有的射频端口内部接地电位
  • 所有电源端口均集成了射频信号旁路电路
  • 接收模式下有非常低的噪声系数和非常强的功率处理能力
  • 非常低的直流静态功耗
  • 发射模式下非常低的工作电流
  • 全集成射频输入输出端口的阻抗匹配电路,电阻均为50Ω
  • 只需要非常少的外围器件
  • 仅使用了可靠的CMOS 工艺制作
  • 采用16 管脚的QFN 封装 (3×3×0.55mm)

应用领域

  • 802.11b/g/n/ac 多媒体设备应用
  • 802.11b/g/n/ac 智能家居应用
  • 802.11b/g/n/ac 无线通信网络平台
  • 2.4GHz 工业自动化
  • 其他2.4GHz 无线接入系统

数据手册PDF
