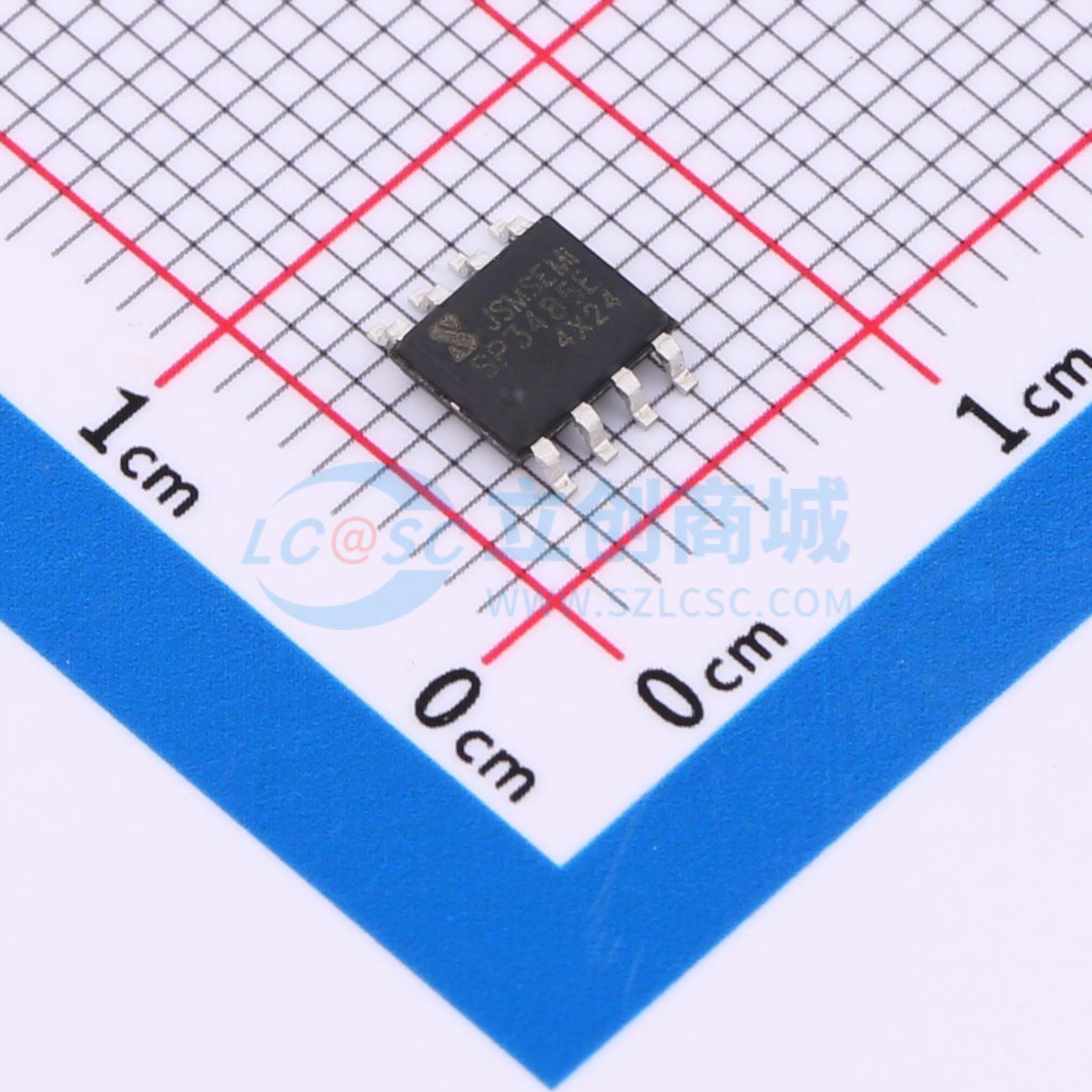

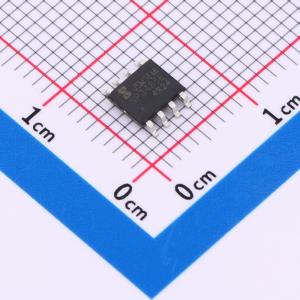

温馨提醒：图片仅供参考，商品以实物为准

SP3485EEN-JSM

3.3V、12Mbps半双工RS-485/RS-422收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SP3485EEN是一款低功耗半双工收发器，符合RS - 485和RS - 422规范。该IC包含一个驱动器和一个接收器。驱动器压摆率不受限制，使其能够实现最高12Mbps的传输速率
品牌名称: JSMSEMI(杰盛微)
商品型号: SP3485EEN-JSM
商品编号: C29780287
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.208483克(g)

商品参数

商品概述

SP3485EEN是一款低功耗半双工收发器，符合RS - 485和RS - 422规范。该IC包含一个驱动器和一个接收器。驱动器压摆率不受限制，可实现高达12Mbps的传输速率。当驱动器禁用时，无论空载还是满载，这些收发器的电源电流在120μA至500μA之间。所有器件均采用单一3.3V电源供电。驱动器具有短路电流限制功能，并通过热关断电路防止过度功耗，该电路可使驱动器输出进入高阻态。接收器输入具备故障保护功能，若输入开路，可确保输出逻辑高电平。该器件的人体模型静电放电（ESD）耐受能力超过±8kV，IEC61000 - 4 - 2空气放电法的ESD耐受能力超过±15kV。

商品特性

SOP - 8
采用单一3.3V电源供电
可与+5.0V逻辑兼容
共模输入电压范围为 - 7V至12V
三态输出
驱动器/接收器使能
半双工通信
总线上最多可连接32个收发器
数据速率高达12Mbps
具备电流限制和热关断功能，用于驱动器过载保护
ESD规格：IEC61000 - 4 - 2空气放电±15kV，人体模型±8kV

应用领域

低功耗RS - 485系统
电信
分组交换
工业控制局域网
数据集中
数据复用器
综合业务数字网（ISDN）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3.3V
	数据速率	15Mbps

	属性	参数值
	节点数	32
	静电保护	±8kV
	工作温度	-40℃~+85℃
	静态电流	300uA
	通讯模式	半双工
