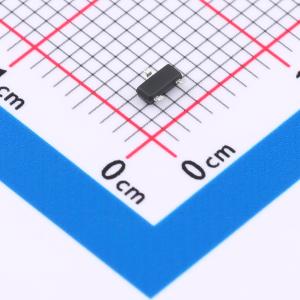

温馨提醒：图片仅供参考，商品以实物为准
CTN2302-VB
N沟道,电流:6A,耐压:20V
- 描述
- SOT23；N—Channel沟道,20V；6A；RDS(ON)=28mΩ@VGS=4.5V,VGS=12V；Vth=0.45~1V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- CTN2302-VB
- 商品编号
- C29779801
- 商品封装
- SOT-23(TO-236)
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 6A | |
| 导通电阻(RDS(on)) | 22mΩ@4.5V | |
| 耗散功率(Pd) | 2.1W | |
| 阈值电压(Vgs(th)) | 1V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 12nC@5V | |
| 输入电容(Ciss) | 865pF | |
| 反向传输电容(Crss) | 55pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 105pF |
商品特性
- 沟槽功率MOSFET
- 结温150 °C
- 脉宽调制（PWM）优化
- 100%栅极电阻（Rg）测试
- 符合RoHS指令2002/95/EC
应用领域
- 初级侧开关
