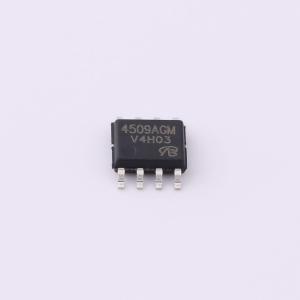

温馨提醒：图片仅供参考，商品以实物为准
AP4509AGM-VB
N沟道+P沟道 耐压:30V 电流:11A
- 描述
- SOP8；N+P—Channel沟道,±30V；11/-10.5A；RDS(ON)=11/21mΩ@VGS=10V,VGS=20V；Vth=1 / -0.9~2.2/-2.5V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- AP4509AGM-VB
- 商品编号
- C29779262
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 11A | |
| 导通电阻(RDS(on)) | 11mΩ@10V | |
| 耗散功率(Pd) | 3W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 20nC@10V | |
| 输入电容(Ciss) | 1.515nF | |
| 反向传输电容(Crss) | 254pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 800pF |
商品特性
- 根据 IEC 61249-2-21 定义为无卤产品
- 沟槽功率 MOSFET
- 100%进行 Rg 和 UIS 测试
- 符合 RoHS 指令 2002/95/EC
应用领域
-电机驱动
