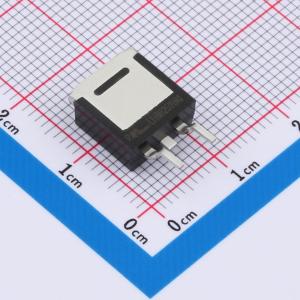

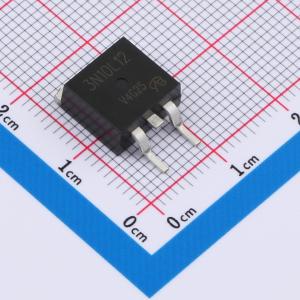

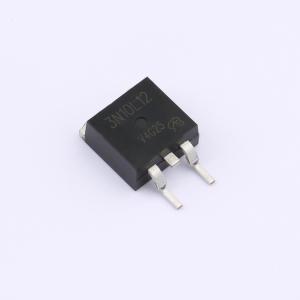

温馨提醒：图片仅供参考，商品以实物为准
IPB70N10S3L-12-VB
N沟道 MOSFET,电流:100V,耐压:100V
- 描述
- TO263；N—Channel沟道,100V；100A；RDS(ON)=10mΩ@VGS=10V,VGS=20V；Vth=2~4V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- IPB70N10S3L-12-VB
- 商品编号
- C29778831
- 商品封装
- TO-263(D2PAK)
- 包装方式
- 管装
- 商品毛重
- 1.65克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 10mΩ@10V；23mΩ@4.5V | |
| 耗散功率(Pd) | 250W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 105nC@10V | |
| 输入电容(Ciss) | 6.55nF | |
| 反向传输电容(Crss) | 265pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 665pF |
商品特性
-沟槽功率MOSFET-最高结温175 °C-符合RoHS指令2002/95/EC
应用领域
- 直接逻辑电平接口：TTL/CMOS
- 驱动器：继电器、螺线管、灯、锤、显示器、存储器、晶体管等
- 电池供电系统
- 固态继电器
