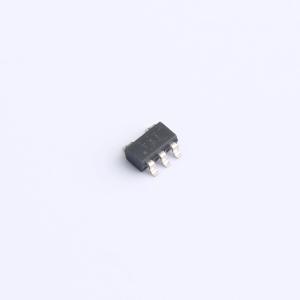

TLV9031DBVR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是单通道、双通道和四通道比较器系列。输入偏移电压低，配备了容错输入和出色的速度功率组合。传播延迟为100ns，每个通道的静态电源电流仅为18μA。该器件也具备上电复位（POR）特性，可确保输出处于已知状态，直到达到最低电源电压
品牌名称: TI(德州仪器)
商品型号: TLV9031DBVR
商品编号: C29777121

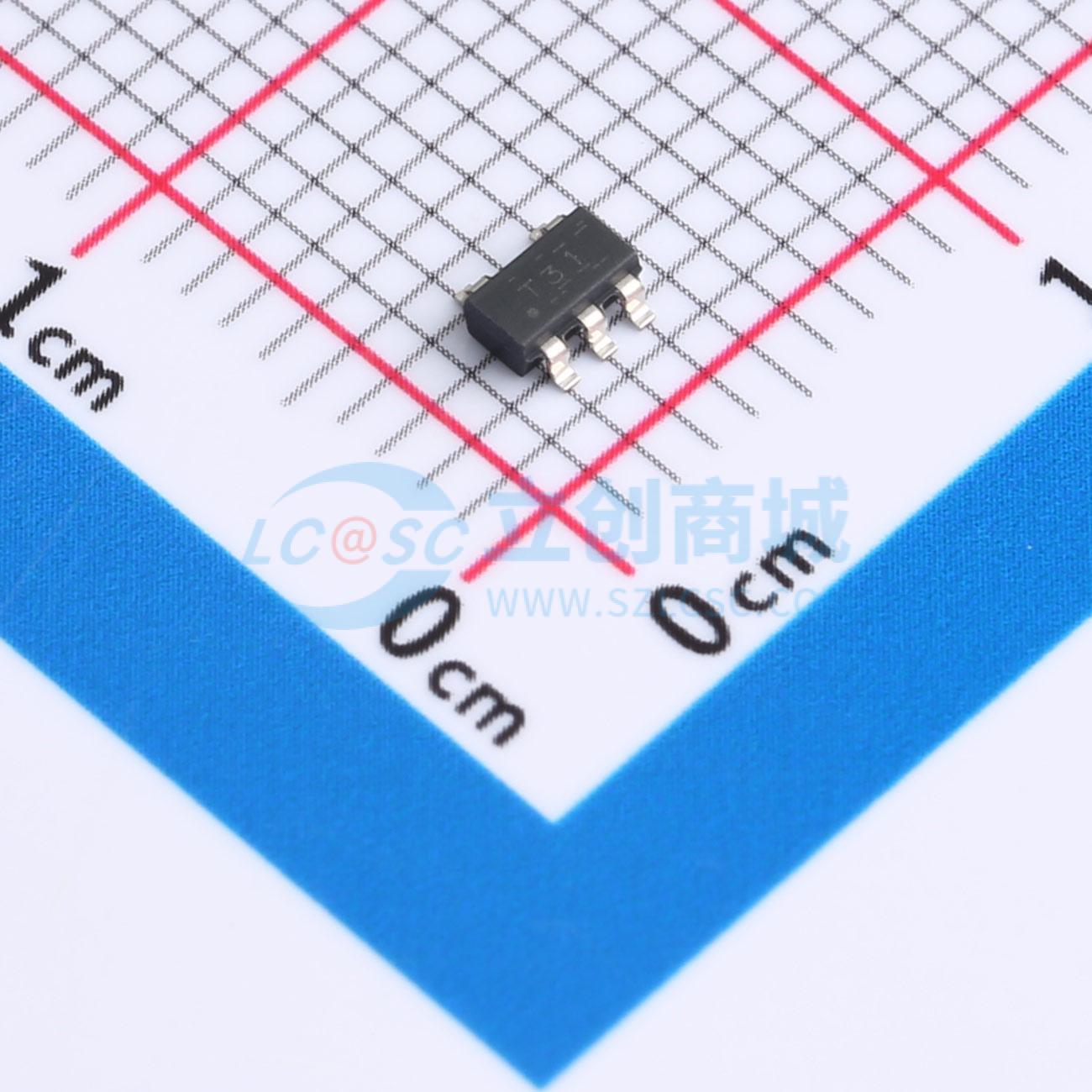

商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.07克(g)

商品参数

商品概述

TLV902x 和 TLV903x 是单通道、双通道和四通道比较器系列。该系列的输入偏移电压低，配备了容错输入和出色的速度功率组合。该系列的传播延迟为100ns，每个通道的静态电源电流仅为 18 μA。该器件也具备上电复位 (POR) 特性，可确保输出处于已知状态，直到达到最低电源电压。这可以防止系统上电和断电期间出现输出瞬变。这些比较器也配备了容错输入，容错输入电压可升至6V 而不会造成损坏，也不会产生输出相位反转。该系列的比较器适合在恶劣嘈杂环境中进行精密电压监测。 TLV902x 具备漏极开路输出，可以在低于或高于电源电压的情况下上拉。这些器件专为低压逻辑转换器而设计。 TLV903x 具备推挽式输出级，能够灌入和拉取许多毫安级电流以驱动 LED 或 MOSFET 栅极的容性负载。 TLV90x0 和 TLV90x1 是单通道器件的替代引脚排列版本。该系列具有 -40°C 至 +125°C 的工业级额定温度范围，可采用标准的引线和无引线封装。

商品特性

1.65V 至 5.5V 的电源电压范围
精密输入失调电压为 300 μV
用于已知启动的上电复位 (POR)
具有容错能力的轨至轨输入
100ns 典型传播延迟
每通道的低静态电流为 16 μA
低输入偏置电流 5pA
开漏输出选项 (TLV902x)
推挽输出选项 (TLV903x)
-40°C 到 +125°C 的完整温度范围
2kV ESD 保护
备选单通道引脚排列 (TLV90x0)

应用领域

电器
楼宇自动化
工厂自动化与控制
电机驱动器
信息娱乐系统与仪表组

	属性	参数值
	商品目录	比较器
	比较器数	单路
	输入失调电压(Vos)	300uV
	输入偏置电流(Ib)	5pA
	传播延迟(tpd)	115ns；100ns
	共模抑制比(CMRR)	70dB
	输出类型	推挽

	属性	参数值
	轨到轨	轨到轨输入
	工作温度	-40℃~+125℃
	最大电源宽度(Vdd-Vss)	6V
	单电源	1.65V~5.5V
	输入失调电压温漂(Vos TC)	0.5uV/℃
	输入失调电流(Ios)	1pA
