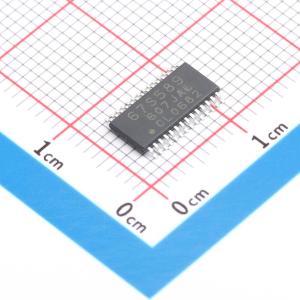

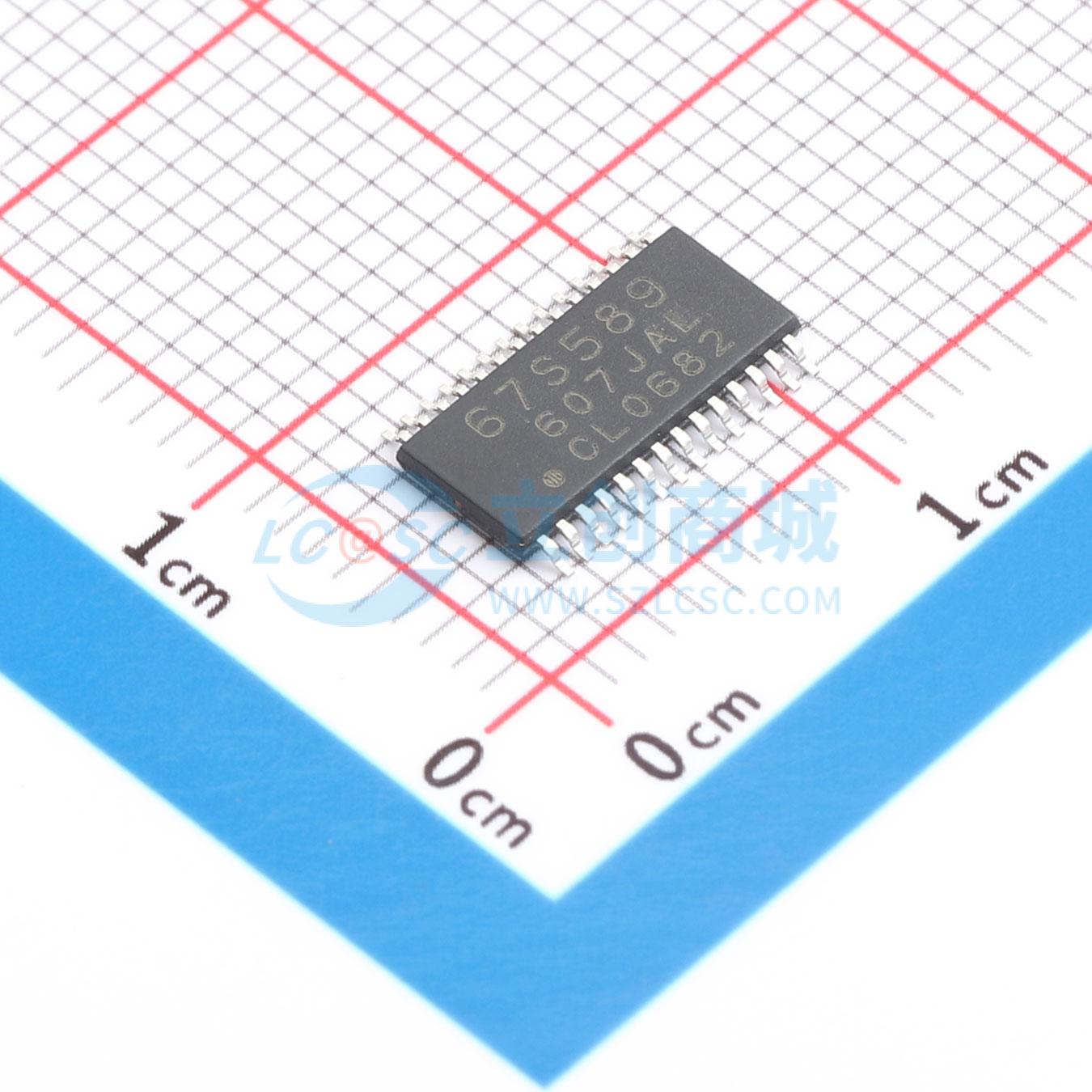

TB67S589FNG(O,EL)
BiCD恒流2相双极步进电机驱动器IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TB67S589FNG(O,EL)
- 商品编号
- C29766865
- 商品封装
- HTSSOP-28
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | - | |
| 电机驱动电压(Vm) | 8.2V~44V | |
| 输出电流 | 3A | |
| H桥数量 | - | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 32 | |
| 接口类型 | - | |
| 集成开关 | 是 | |
| 导通电阻 | 400mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 过流保护；上电复位；防止电机失步功能；过温保护；欠压锁定 |
商品概述
TB67S589FNG 是一款采用 PWM 斩波型两相双极性驱动系统的步进电机驱动器 IC。该器件采用 BiCD 工艺，实现了 50V 的输出耐受电压和 3.0A 的最大电流。电机可通过单一 VM 电源驱动，并内置用于 IC 工作的稳压器。典型重量为 0.106 克。
商品特性
- 采用 BiCD 工艺的单片集成电路
- 先进的电流检测系统功能，无需外部电流检测电阻即可实现 PWM 恒流驱动
- 先进的动态混合衰减功能，用于高效 PWM 恒流驱动
- 时钟输入控制
- 可在全步、半步、四分之一步、1/8步、1/16步和 1/32 步分辨率下运行
- BiCD 结构：输出功率晶体管采用 DMOSFET
- 高耐受电压和高电流：50V / 3.0A
- 内置过温检测、过流检测和低电源电压检测
- 减少了电荷泵的外部元件数量
