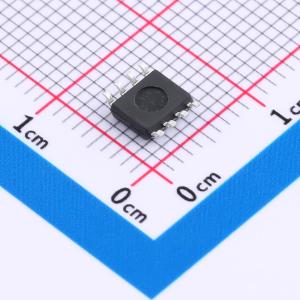

温馨提醒：图片仅供参考，商品以实物为准

HT4871ARZ

R是编带,Z是环保具备关断模式的3W音频功率放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 3W AB类音频功率放大器
品牌名称: HTCSEMI(海天芯)
商品型号: HT4871ARZ
商品编号: C2898741
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.198克(g)

商品参数

商品概述

HT4871是一款单声道桥式音频功率放大器，当由5V电源供电时，能够向3Ω负载提供3W的连续平均功率，总谐波失真（THD）低于10%。为了在便携式应用中节省功耗，当将VDD施加到关断（SHUTDOWN）引脚时，HT4871的微功耗关断模式（典型值ΔIQ = 0.6μA）将被激活。 Boomer音频功率放大器专门设计用于提供高功率、高保真的音频输出。它们所需的外部元件极少，并且可在2.0V至5.5V的低电源电压下工作。由于HT4871不需要输出耦合电容、自举电容或缓冲网络，因此非常适合对体积和重量要求最低的低功耗便携式系统。HT4871的其他特性包括热关断保护、单位增益稳定性和外部增益设置。

商品特性

无需输出耦合电容、自举电容或缓冲电路
单位增益稳定
采用WSON、VSSOP、SOIC或PDIP封装
具备外部增益配置能力
引脚与LM4861兼容

应用领域

便携式计算机
台式计算机
低电压音频系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	扬声器通道数	单声道
	输出功率	1.5Wx1@8Ω
	工作电压	2V~5.5V

	属性	参数值
	总谐波失真+噪声(THD+N)	0.25%
	静态电流(Iq)	6.5mA
	工作温度	-40℃~+85℃
	电源纹波抑制比(PSRR)	60dB
