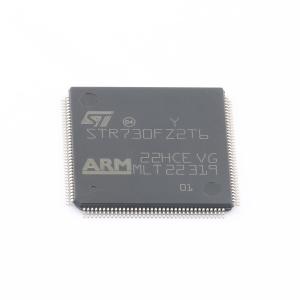

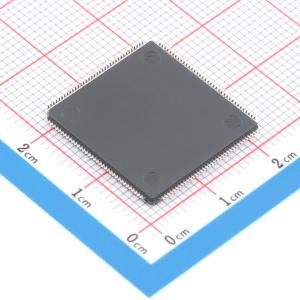

温馨提醒：图片仅供参考，商品以实物为准
STR730FZ2T6
ARM7TDMI 32位MCU，带闪存、3个CAN、4个UART、20个定时器、ADC、12个通信接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ARM核心与嵌入式闪存和RAM：结合了高性能ARM7TDMI CPU，具有广泛的外设功能和增强的I/O能力。所有器件都有片上高速单电压闪存和高速RAM，与所有ARM工具和软件兼容。广泛的工具支持：基于ARM核心的32位微控制器，由一系列高端和低成本开发工具支持，以满足应用开发者的需求。开发包系列包括第三方解决方案，配有图形开发环境和具有JTAG应用接口的在线仿真器/编程器，支持一系列嵌入式操作系统，也有几个免版税的操作系统可用。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STR730FZ2T6
- 商品编号
- C2897654
- 商品封装
- LQFP-144(20x20)
- 包装方式
- 托盘
- 商品毛重
- 2.966969克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | - | |
| CPU最大主频 | 36MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 256KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 16KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 112 | |
| 振荡器类型 | 内置 | |
| 工作电压 | 4.5V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 欠压检测(BOR/LVD/LVR/LVI)；日历功能；看门狗复位；内置通用定时器；集成LDO |
商品概述
STR73xF 系列将高性能的 ARM7TDMI CPU 与广泛的外设功能和增强的 I/O 能力相结合。所有器件均具有片内高速单电压闪存和高速 RAM。该系列内置 ARM 内核，因此与所有 ARM 工具和软件兼容。32 位 ARM 内核微控制器得到完整的高端和低成本开发工具系列的支持，以满足应用开发人员的需求。这套广泛的硬件/软件工具包括入门套件和完整的开发包，均针对基于 ARM 内核的 MCU 量身定制。开发包系列包含第三方解决方案，这些解决方案配有图形化开发环境和具有 JTAG 应用接口的在线仿真器/编程器。它们支持一系列嵌入式操作系统，同时也有多种免版税操作系统可供选择。
商品特性
- ARM7TDMI 32 位 RISC CPU，在 36 MHz 下可达 32 MIPS
- 高达 256 Kbytes 的闪存程序存储器（10,000 次擦写寿命，数据保持能力在 85℃ 下达 20 年），16 Kbytes RAM
- 4.5 至 5.5 V 应用电源和 I/O，内置 1.8V 稳压器用于内核供电
- 内置振荡器，可使用外部 4 至 8 MHz 晶体或陶瓷谐振器运行
- 通过内部 PLL，CPU 频率最高可达 36 MHz
- 32kHz 或 2 MHz 内部 RC 振荡器，软件可配置以实现快速启动和备份时钟
- 用于时钟日历功能的实时时钟
- 由内部 RC 驱动的唤醒定时器，用于从 STOP 模式唤醒
- 5 种省电模式：SLOW、WFI、LPWFI、STOP 和 HALT 模式
- 嵌套中断控制器，具有多向量的快速中断处理能力
- 64 个可屏蔽 IRQ，具有 64 个向量和 16 个优先级
- 2 个可屏蔽 FIQ 源
- 16 个外部中断，多达 32 条唤醒线
- 多达 112 个 I/O 端口，72/112 个多功能双向 I/O
- 4 个 DMA 控制器，每个具有 4 个通道
- 16 位看门狗定时器
- 6/10 个 16 位定时器，每个具有：2 个输入捕获，2 个输出比较，PWM 和脉冲计数器模式
- 6 个 16 位 PWM 模块
- 3 个带 8 位预分频器的 16 位时基定时器
- 12 个通信接口，4 个 UART 异步串行接口，3 个 BSPI 同步串行接口，多达 3 个 CAN 接口
- 10 位模数转换器，12/16 通道，转换时间：最小 3 ps，范围：0 至 5V
- 开发工具支持 JTAG 接口
