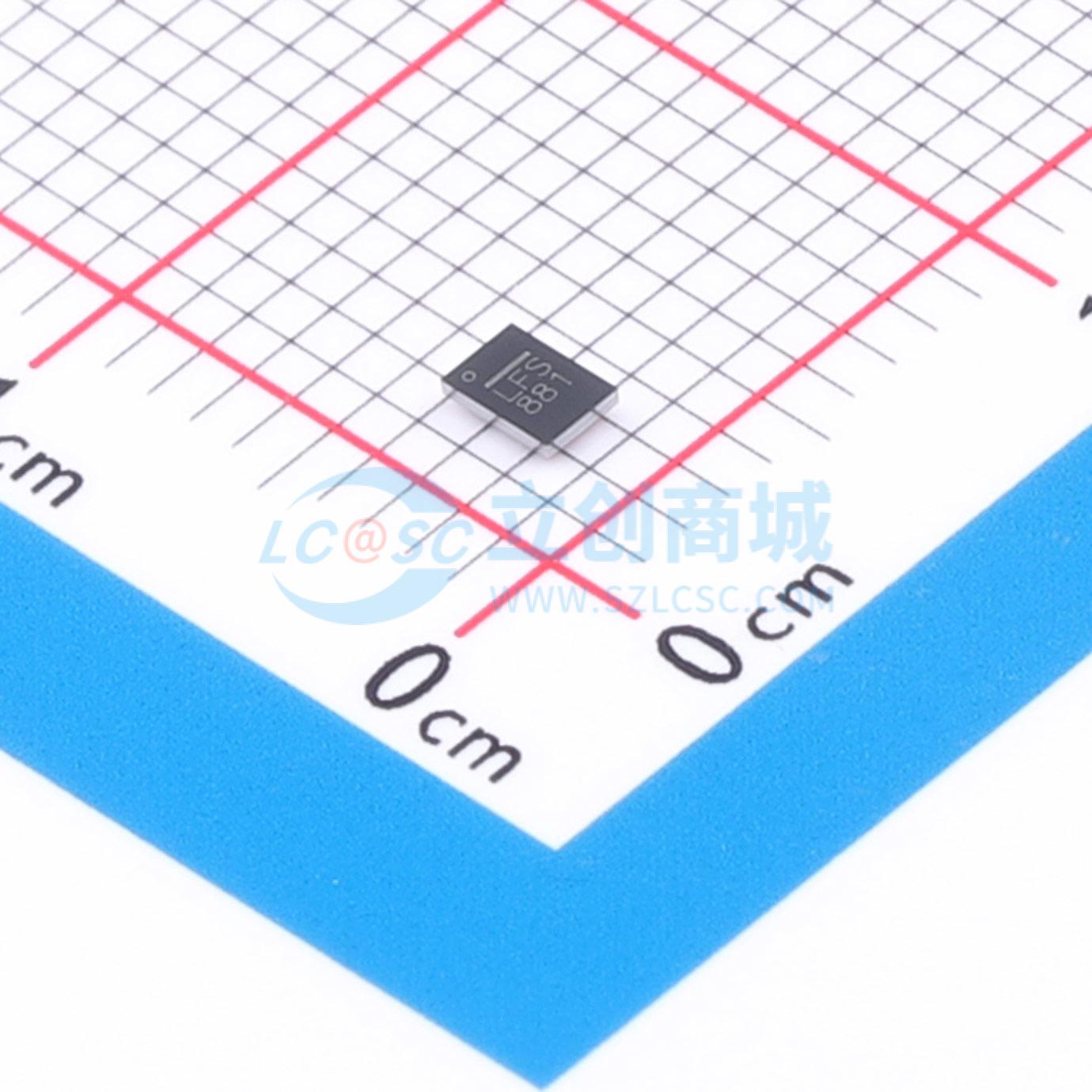

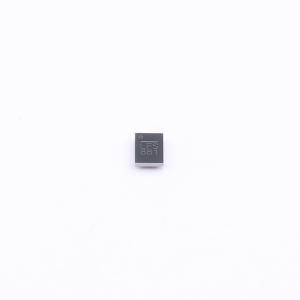

MP3314GC-Z
6通道、60mA、50V、带I²C接口的升压白光LED驱动器
SMT扩展库PCB免费打样
- 描述
- 是一款6通道白光LED（WLED）驱动器，可在3V至30V的输入电压（VIN）范围内工作。在每个LED串终端应用了六个内部电流源，每个通道的最大电流为60mA。设计用于驱动平板电脑和笔记本电脑背光应用中LCD面板的WLED阵列。采用峰值电流模式控制和脉冲宽度调制（PWM）控制来调节升压转换器的输出电压（VOUT）
- 品牌名称
- MPS(芯源)
- 商品型号
- MP3314GC-Z
- 商品编号
- C29717714
- 商品封装

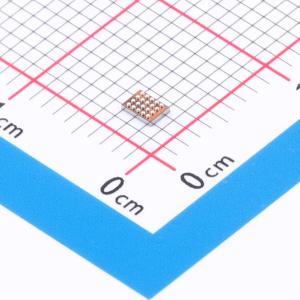

- CSP-20(1.7x2.4)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 3V~30V | |
| 开关频率 | 1.25MHz | |
| 通道数 | 6 | |
| 输出电流 | 60mA | |
| 调光 | PWM；模拟；I2C |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过流保护(OCP)；过压保护(OVP)；过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 2% |
