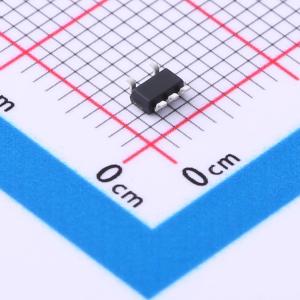

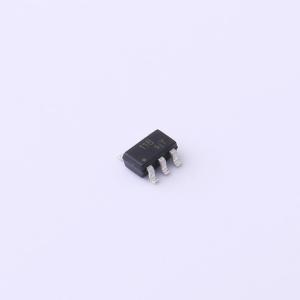

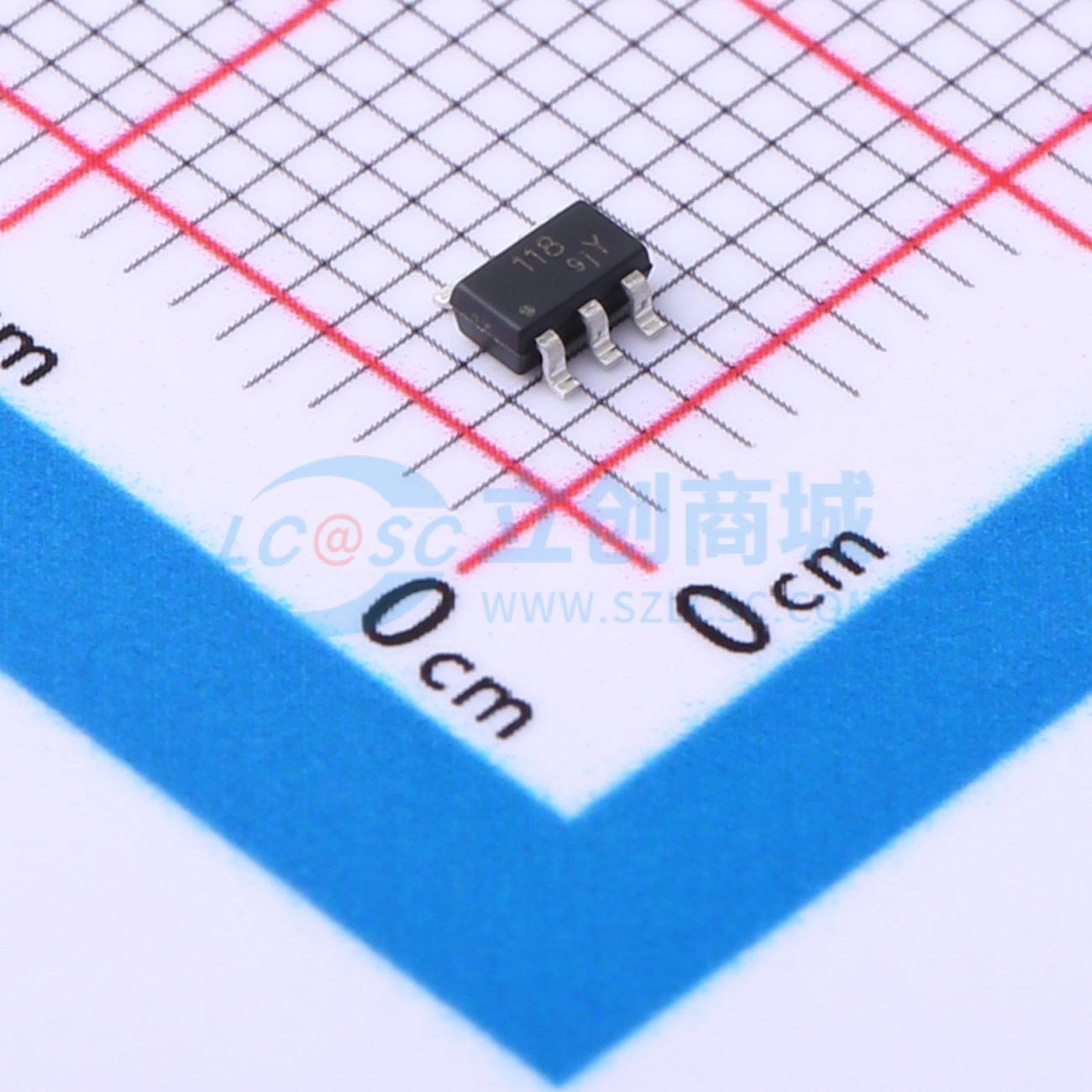

温馨提醒：图片仅供参考，商品以实物为准
LTP3118XT5
带使能端，300mA 低噪声、高电源抑制比射频低压差线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTP31xx 系列低压差（LDO）、低功耗线性稳压器在保持仅 14 μA 接地电流的同时，还具备极高的电源抑制比（PSRR），适用于射频应用。该系列产品采用先进的 CMOS 工艺和 P - MOSFET 传输器件，可实现快速启动、极低噪声、出色的瞬态响应和优异的 PSRR 性能。LTP31xx 搭配 1.0 μF 陶瓷输出电容时性能稳定，采用精密电压基准和反馈环路，在所有负载、线路、工艺和温度变化的情况下，最坏情况下的精度可达 2%
- 品牌名称
- Linearin(先积集成)
- 商品型号
- LTP3118XT5
- 商品编号
- C2897798
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.8V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 90dB@(1kHz) | |
| 压差 | 180mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 14uA | |
| 噪声 | 10uVrms | |
| 特性 | 带使能；短路保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LTP31xx系列低压差（LDO）、低功耗线性稳压器在保持仅14μA接地电流的同时，提供非常高的电源抑制比（PSRR），适用于射频应用。该系列采用先进的CMOS工艺和P沟道MOSFET传输器件，实现快速启动、极低噪声、出色的瞬态响应和优异的PSRR性能。 LTP31xx搭配1.0μF陶瓷输出电容时可保持稳定，采用精密电压基准和反馈环路，在所有负载、线路、工艺和温度变化下，最坏情况下的精度可达2%。其工作结温范围为T_J = -40°C至+125°C，提供小型UTDFN1.0×1.0 - 4L、DFN1.0×1.0 - 4L和5023 - 5L封装，非常适合无线手机和个人数字助理（PDA）等小尺寸便携式设备。
商品特性
- 宽输入电压范围：1.9V至5.5V
- 高达300mA负载电流
- 固定输出电压：1.2V至4.5V
- 可根据需求提供更多输出电压选项
- 极低静态电流（IQ）：14μA
- 低压差：在3.3V时典型值为180mV
- 非常高的PSRR：在1kHz时为90dB
- 超低噪声：在3.3V输出且负载电流（I_LOAD）为1mA时为10μVRMS
- 出色的负载和线路瞬态响应
- 线路调整率：典型值为0.02%
- 短路保护：典型值为500mA（短路模式电流）
- 具备自动放电功能
应用领域
- 智能手机和移动电话
- 调制解调器
- 安防监控设备
- 手持仪器
- 电池供电设备
