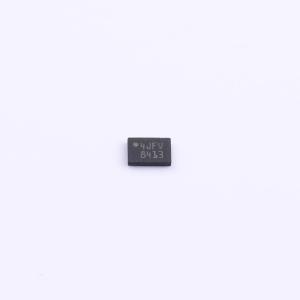

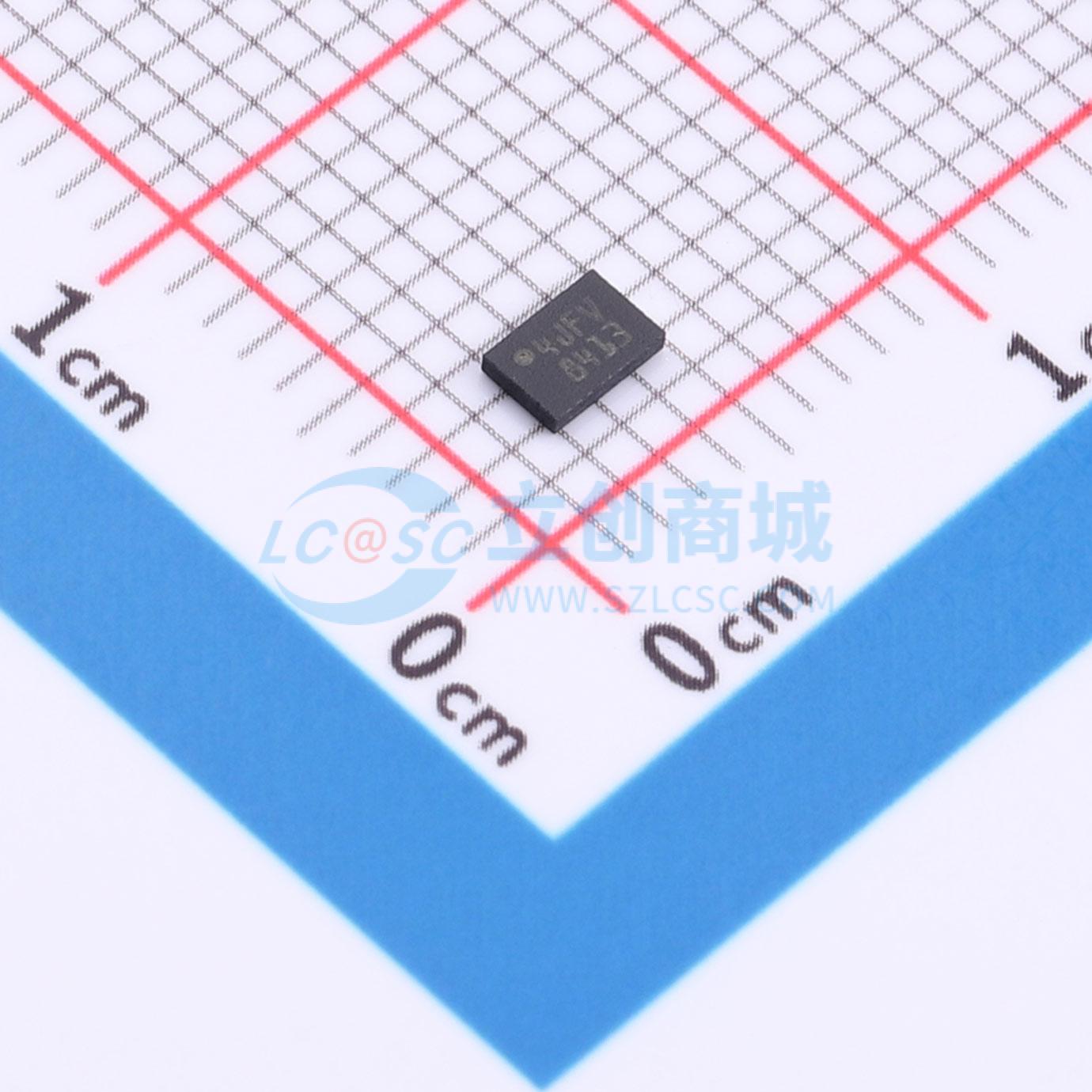

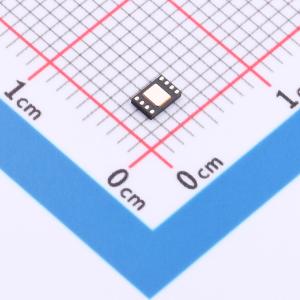

M24M01E-FMC6TG
1-Mbit串行I2C总线EEPROM，具备可配置设备地址、软件写保护寄存器和预编程设备地址
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- M24M01E-FMC6TG
- 商品编号
- C29706557
- 商品封装
- UFDFPN-8(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.153333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 1Mbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 3ms |
| 属性 | 参数值 | |
|---|---|---|
| 数据保留 - TDR(年) | 200年 | |
| 写周期寿命 | 400万次 | |
| 功能特性 | 硬件写保护功能；内置上电复位(POR)；软件写保护功能；内置错误纠正码(ECC)功能 | |
| 工作电压 | 1.6V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
M24M01E-F是一款1兆位I²C兼容EEPROM（电可擦可编程存储器），组织形式为128K×8位。该器件可在1.6V至5.5V的电源电压下工作，时钟频率为1MHz（或更低），环境温度范围为 -40°C至 +85°C。M24M01E-F提供三个8位寄存器。设备类型标识符（DTI）寄存器永久锁定为只读模式。可配置设备地址（CDA）寄存器允许用户通过软件配置多达四种芯片使能地址的可能性。软件写保护（SWP）寄存器允许用户通过软件对部分或全部存储器阵列进行写保护。此外，M24M01E-F还提供一个额外的页面，称为标识页（256字节）。标识页可用于存储敏感应用参数，这些参数（稍后）可永久锁定为只读模式。M24M01E-F有标准的8引脚TSSOP8、SO8N、UFDFPN8封装，以及带WC引脚的5球晶圆级芯片尺寸封装。按需情况下，意法半导体可提供预编程并锁定设备地址（01）的EEPROM。
商品特性
- I²C接口：与以下I²C总线模式兼容：1MHz（快速模式增强版）、400kHz（快速模式）、100kHz（标准模式）
- 存储器：1兆位（128千字节）EEPROM，页大小为256字节，有额外的256字节标识页
- 电源管理：宽电压范围，从1.6V到5.5V
- 温度：工作温度范围为 -40°C至 +85°C
- 快速写周期时间：字节和页写入在4ms内完成（典型值3ms）
- 性能：增强的ESD/闩锁保护，超过400万次写周期，超过200年数据保留，快速唤醒时间（小于5μs）
- 超低功耗电流消耗：待机模式下350nA（典型值），读取电流100μA（典型值），写入电流400μA（典型值）
- 高级特性：可配置设备地址寄存器，按需预编程设备地址，软件写保护寄存器，整个存储器阵列的硬件写保护，随机和顺序读取模式
- 封装：SO8N、TSSOP8、UFDFPN8（ECOPACK2），WLCSP5 5球封装
