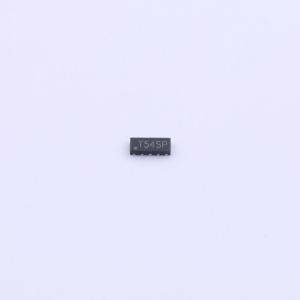

温馨提醒：图片仅供参考，商品以实物为准
KZ1045-SP
KZ1045-SP
- 描述
- 反向截止电压(Vrwm)：5V 击穿电压(最小值)：6V 峰值脉冲电流(Ipp)@tp=8/20μs：4A 最大钳位电压：25V
- 品牌名称
- KUU
- 商品型号
- KZ1045-SP
- 商品编号
- C2897474
- 商品封装
- DFN2510
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 100W | |
| 击穿电压(VBR) | 10V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4 | |
| 类型 | TVS | |
| Cj-结电容 | 0.2pF |
商品概述
KZ1045-SP 是一款专为高速数据接口提供保护的超低电容瞬态电压抑制器。其典型电容值仅为 0.2pF，旨在保护对寄生效应敏感的系统免受过压和过流瞬态事件的损害。该器件符合 IEC 61000-4-2（静电放电）标准，达到 4 级防护（±15KV 空气放电，±8KV 接触放电），并满足 IEC 61000-4-4（电快速瞬变脉冲群）（40A，5/50ns）、极快充电器件模型静电放电以及电缆放电事件等要求。KZ1045-SP 采用超小型 DFN2510 封装，每个器件可保护四条高速数据线路。其超低电容、超小尺寸和高静电放电鲁棒性的综合特性，使其成为高速数据端口和高频线路应用的理想选择。KZ1045-SP 的低钳位电压确保了对受保护集成电路的最小应力。
商品特性
- 为高速数据线路提供瞬态保护
- 符合 IEC 61000-4-2（静电放电）标准，±25KV（空气放电）
- 符合 IEC 61000-4-2（静电放电）标准，±20KV（接触放电）
- 符合 IEC 61000-4-4（电快速瞬变脉冲群）标准，40A（5/50ns）
- 满足电缆放电事件要求
- 封装针对高速线路优化
- 超小型封装（2.5mm×1.0mm×0.50mm）
- 保护四条数据线路
- 低电容：每通道 0.2pF
- 低漏电流
- 低钳位电压
- 每个输入/输出引脚可承受超过 1000 次 ±8KV 接触放电的静电放电冲击
应用领域
- 串行 ATA
- PCI Express
- 台式机、服务器和笔记本电脑
- 移动显示数字接口端口
- USB 2.0/3.0 及数据线路保护
- 显示端口
- 高清晰度多媒体接口
- 数字视频接口
