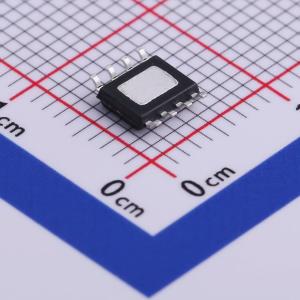

温馨提醒：图片仅供参考，商品以实物为准
SE9175-HF
电池电源管理芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SE9175是一款简单、经济高效的高速线性稳压器，专为双倍数据速率（DDR）内存系统生成端接电压而设计，以满足JEDEC SSTL_2和SSTL_18或其他特定接口（如HSTL、SCSI - 2和SCSI - 3等）设备的要求。该稳压器在将输出电压调节至40mV以内的同时，能够主动吸收或提供高达2A的电流。
- 品牌名称
- SEAWARD(思旺)
- 商品型号
- SE9175-HF
- 商品编号
- C335584
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 5V | |
| 输出电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1mA | |
| 特性 | 软启动；带使能；过流保护；热关断 | |
| 工作温度 | -40℃~+85℃ | |
| 输出通道数 | 1 |
商品概述
SE9175是一款简单、经济高效的高速线性稳压器，旨在双数据速率（DDR）内存系统中生成端接电压，以满足JEDEC SSTL_2和SSTL_18或其他特定接口（如HSTL、SCSI - 2和SCSI - 3等设备）的要求。该稳压器在将输出电压调节到40mV以内的同时，能够主动吸收或提供高达2A的电流。输出端接电压可通过两个外部分压电阻紧密调节以跟踪1/2VDDQ，也可通过外部强制REFEN引脚电压来编程所需的输出电压。
商品特性
- 非常适合DDR - I、DDR - II和DDR - III VTT应用
- 集成功率MOSFET可吸收和提供2A连续电流
- 为SSTL_2、SSTL_18、HSTL、SCSI - 2和SCSI - 3接口生成端接电压
- 满载时输出电压精度高
- 输出电压跟踪REFEN引脚电压
- 外部元件数量少
- 具有高阻抗输出的挂起到内存（STR）功能关机模式
- 限流保护
- 热关断保护
- 带散热焊盘的PSOP - 8无铅封装
应用领域
- 台式电脑、笔记本电脑和工作站
- 显卡内存端接
- 机顶盒、数字电视、打印机
- 嵌入式系统
- 有源端接总线
- DDR - I、DDR - II和DDR - III内存系统
