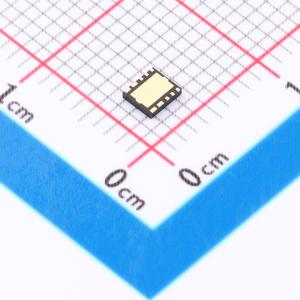

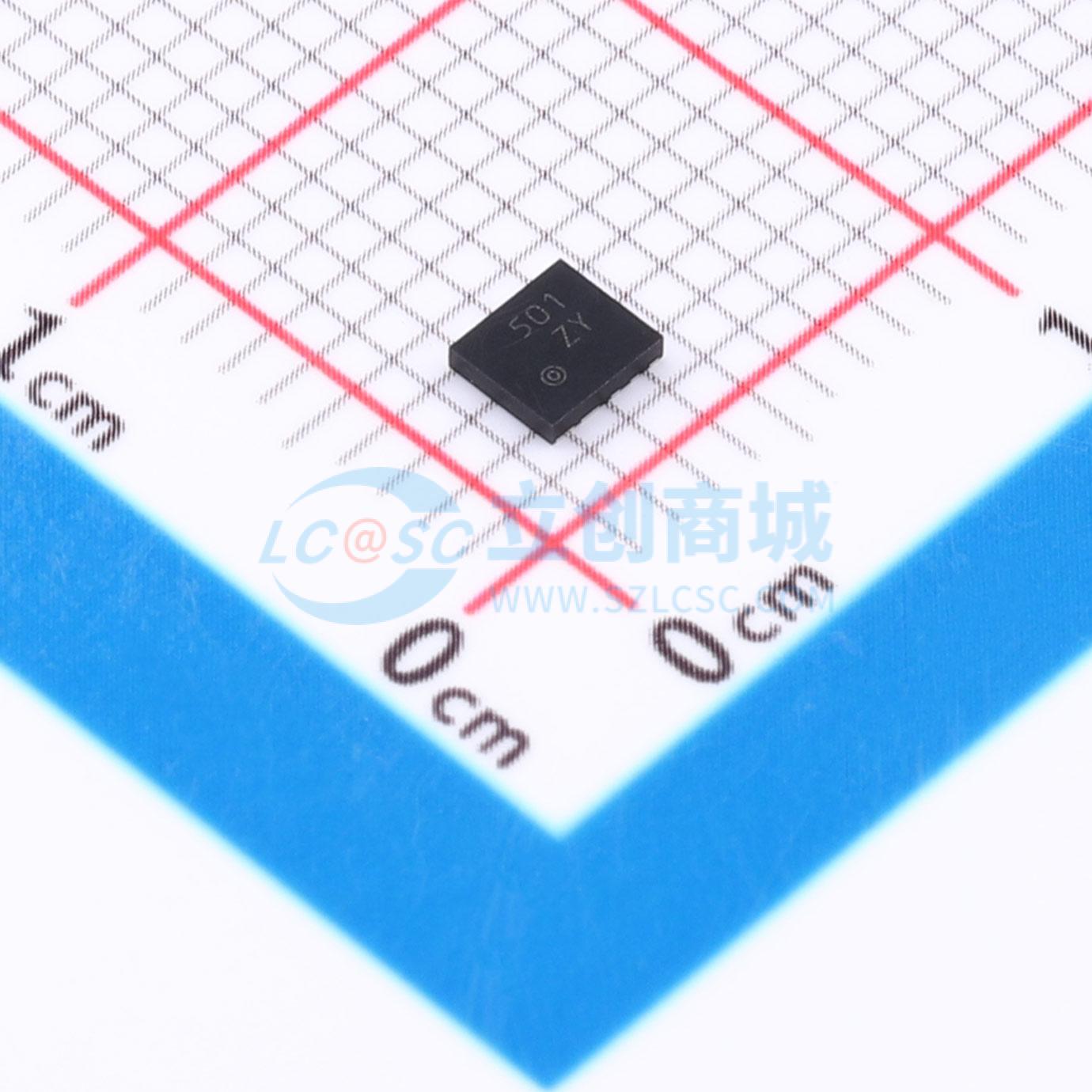

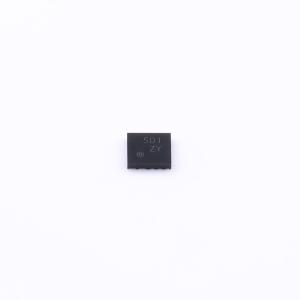

XC9702A75CDR-G
同步降压DC/DC转换器，支持PWM/PFM控制，具备多种保护功能和软启动外部调节功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOREX(特瑞仕)
- 商品型号
- XC9702A75CDR-G
- 商品编号
- C29615919
- 商品封装
- USP-10B
- 包装方式
- 袋装
- 商品毛重
- 1.086667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 轻载高效模式；内置LDO稳压器；可调软启动；过流保护；工作状态指示 |
商品概述
XC9702系列是一款60V自举同步降压DC/DC转换器，内置Nch - Nch驱动FET。 XC9702系列的工作电压范围为4.5V ~ 60.0V，输出电压可在2.5V至12.0V之间设置。它能够高效且稳定地输出300mA电流。 开关频率为1.0MHz，可通过MODE引脚在PWM控制和PWM/PFM控制之间选择工作模式。当采用PWM控制时，无论负载如何，频率恒定，便于进行噪声抑制。PWM/PFM控制可在轻载到重载范围内实现高效率。 由于可以使用外部电阻改变输出电压的设定值，因此同一型号可用于多条电源线。 通过连接到EN/SS引脚的外部电阻和电容，可以从外部将软启动时间调整得比内部软启动时间更长。 此外，电源正常功能可监测输出电压状态。软启动外部调整功能和电源正常功能便于配置电源顺序。 内置保护功能包括限流、过压保护、热关断和Lx短路保护，确保安全运行。
商品特性
- 输入电压范围：4.5V ~ 60.0V（绝对最大值66.0V）
- 输出电压范围：2.5V ~ 12.0V
- FB电压：0.75V ± 1.5%
- 最大输出电流：300mA
- 振荡频率：1.0MHz
- 控制方法：PWM控制（MODE = “H”），PWM/PFM控制（MODE = “L”）
- 保护功能：限流（折返）、输出过压保护、热关断、Lx短路保护
- 功能：电源正常、欠压锁定、软启动（外部调整）
- 输出电容：陶瓷电容
- 工作环境温度：-40 ~ 125℃/Tjmax = 150℃
- 封装：USP - 10B（2.6×2.9×0.6mm）、HSOP - 8N（6.2×5.2×1.7mm）、DFN3030 - 12A（3.0×3.0×0.75mm）
- 环保特性：符合欧盟RoHS标准，无铅
应用领域
- 24V电池系统
- 工业自动化
- 工业传感器
- 安全系统
- 家用电器/电动工具
- 4 ~ 20mA电流环路
- 高压LDO替代
- 通用电源电路/负载点
