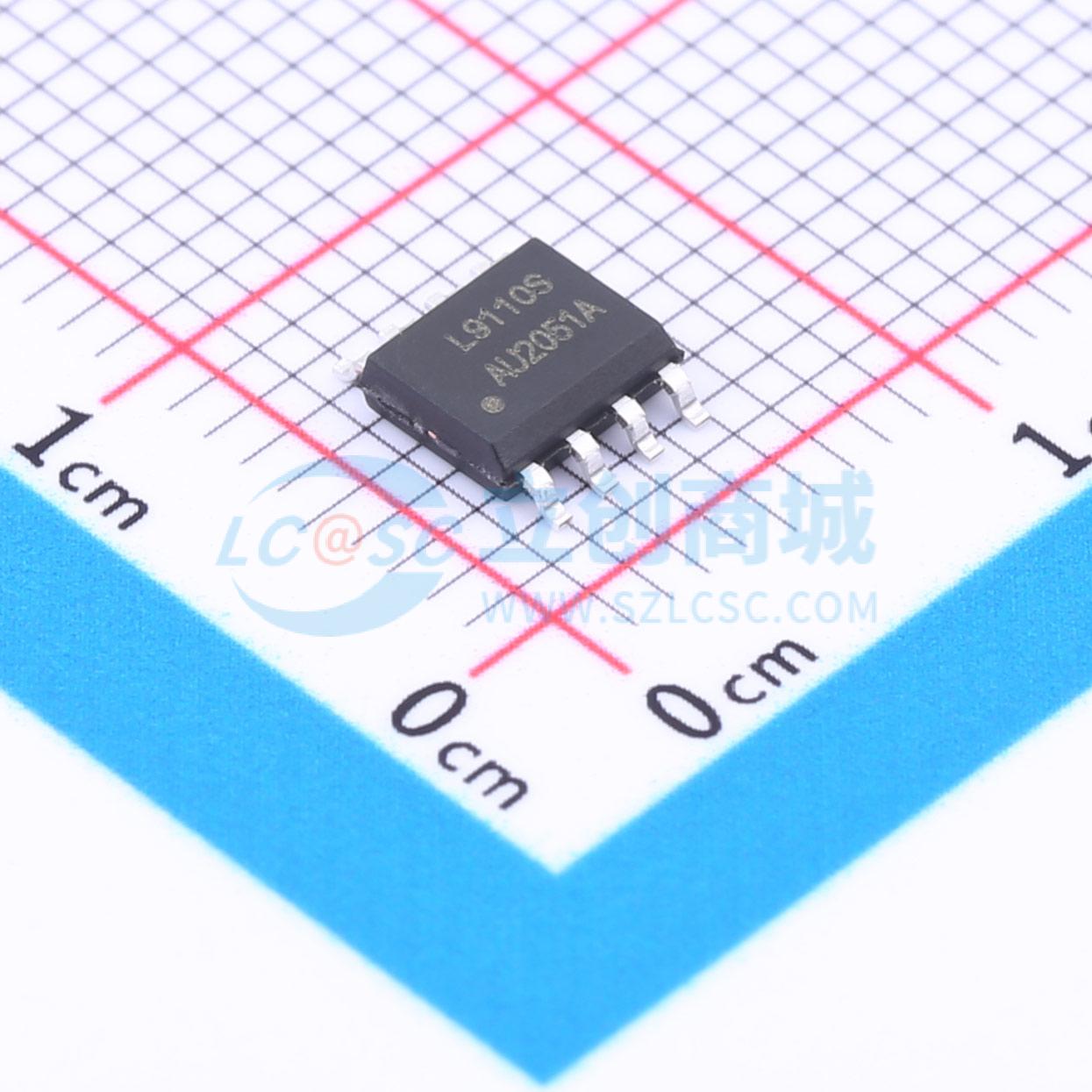

L9110S

电机驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该专用集成电路（ASIC）将设备控制和驱动电机设计的两通道推挽式功率放大器分立电路集成到单芯片 IC 中，减少了外围设备并降低了成本，提高了整体可靠性。这款芯片有两个与 TTL/CMOS 电平兼容的输入端口，抗干扰性良好；两个输出端可直接驱动电机正反转，具有大电流驱动能力，每个通道可通过 750~800 mA 的连续电流，峰值电流能力可达 1.5~2。
品牌名称: HTCSEMI(海天芯)
商品型号: L9110S
商品编号: C2895059
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

商品概述

这款ASIC器件将控制和驱动电机的两路推挽式功率放大器分立电路集成到单芯片IC中，减少了外围器件并降低了成本，提高了整体可靠性。该芯片有两个与TTL/CMOS电平兼容的输入，抗干扰性良好；两个输出端可直接驱动电机正反转，具有大电流驱动能力，每路可通过750 - 800 mA的连续电流，峰值电流能力可达1.5 - 2.0 A；同时具有低输出饱和电压；内置钳位二极管可释放感性负载的反向冲击电流，使其在驱动继电器、直流电机、步进电机或开关功率管时安全可靠。广泛应用于玩具车电机驱动、步进电机驱动和开关功率管电路。

商品特性

低静态电流
宽电源电压范围：2.5V - 12V
每路800mA连续电流输出能力
更低的饱和电压
TTL/CMOS输出电平兼容，可直接连接CPU
输出端内置用于感性负载的钳位二极管
控制和驱动集成于单芯片IC
引脚具有高压保护功能
工作温度：0 °C - 80 °C

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	1
	输出电流	800mA

	属性	参数值
	峰值电流	1.5A
	工作电压	2.5V~12V
	静态电流(Iq)	2uA
	工作温度	0℃~+80℃
