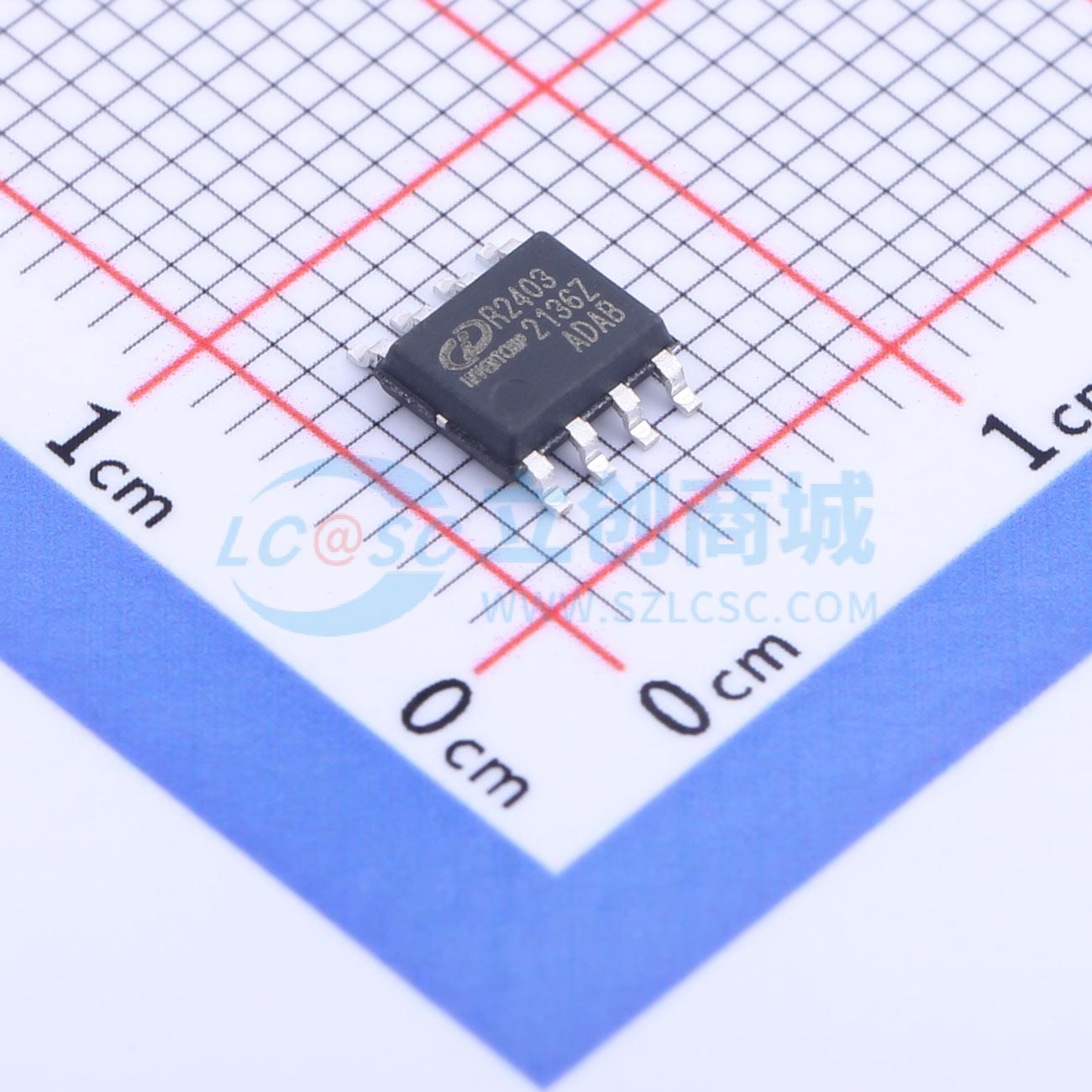

温馨提醒：图片仅供参考，商品以实物为准

IVCR2403DR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 栅级驱动IC
品牌名称: inventchip(瞻芯电子)
商品型号: IVCR2403DR
商品编号: C2894795
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.184克(g)

商品参数

商品概述

IVCR2403/4/5是一款4A双通道高速低端栅极驱动器，能够高效且安全地驱动MOSFET和IGBT。低传播延迟和失配以及紧凑的SOIC-8封装使MOSFET能够在数百kHz的频率下进行开关操作。它非常适合服务器和电信电源的同步整流驱动，在这种应用中，同步MOSFET的死区时间精度直接影响转换器的效率。该驱动器能够将两个通道并联以增加输出驱动电流。输入阈值基于TTL，电压容限为 -5V至20V。 4.5V至20V的宽VDD工作范围可有效驱动MOSFET或GaN功率开关。集成的欠压锁定（UVLO）保护确保在异常条件下输出保持低电平。独立输入范围为 -5V至24V，可确保在寄生电感引起的下冲或过冲情况下稳定工作。输入阈值与TTL输入兼容。

商品特性

行业标准SOIC-8引脚排列
两个独立的栅极驱动通道
4A源极和灌极峰值驱动电流
宽VDD范围，最高可达24V
独立使能输入
两个通道并联以实现大电流驱动（IVCR2403/4）
反相和同相可选
VDD欠压锁定（UVLO）保护
TTL和CMOS兼容输入
低传播延迟
两个通道之间典型延迟匹配为1ns（IVCR2403/4）
输入浮空时输出保持低电平
工作温度范围为 -40℃至125℃

应用领域

AC/DC和DC/DC转换器
服务器和电信整流器
电动汽车（EV）/混合动力电动汽车（HEV）逆变器和DC/DC转换器
光伏升压转换器和逆变器
不间断电源（UPS）
电机控制
新兴的宽带隙功率器件

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET；IGBT
	驱动通道数	2
	工作电压	4.5V~20V
	上升时间(tr)	6ns
	下降时间(tf)	6ns

	属性	参数值
	传播延迟 tpLH	16ns
	传播延迟 tpHL	16ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	1.8V~2.4V
	输入低电平(VIL)	0.8V~1.1V
	静态电流(Iq)	180uA
