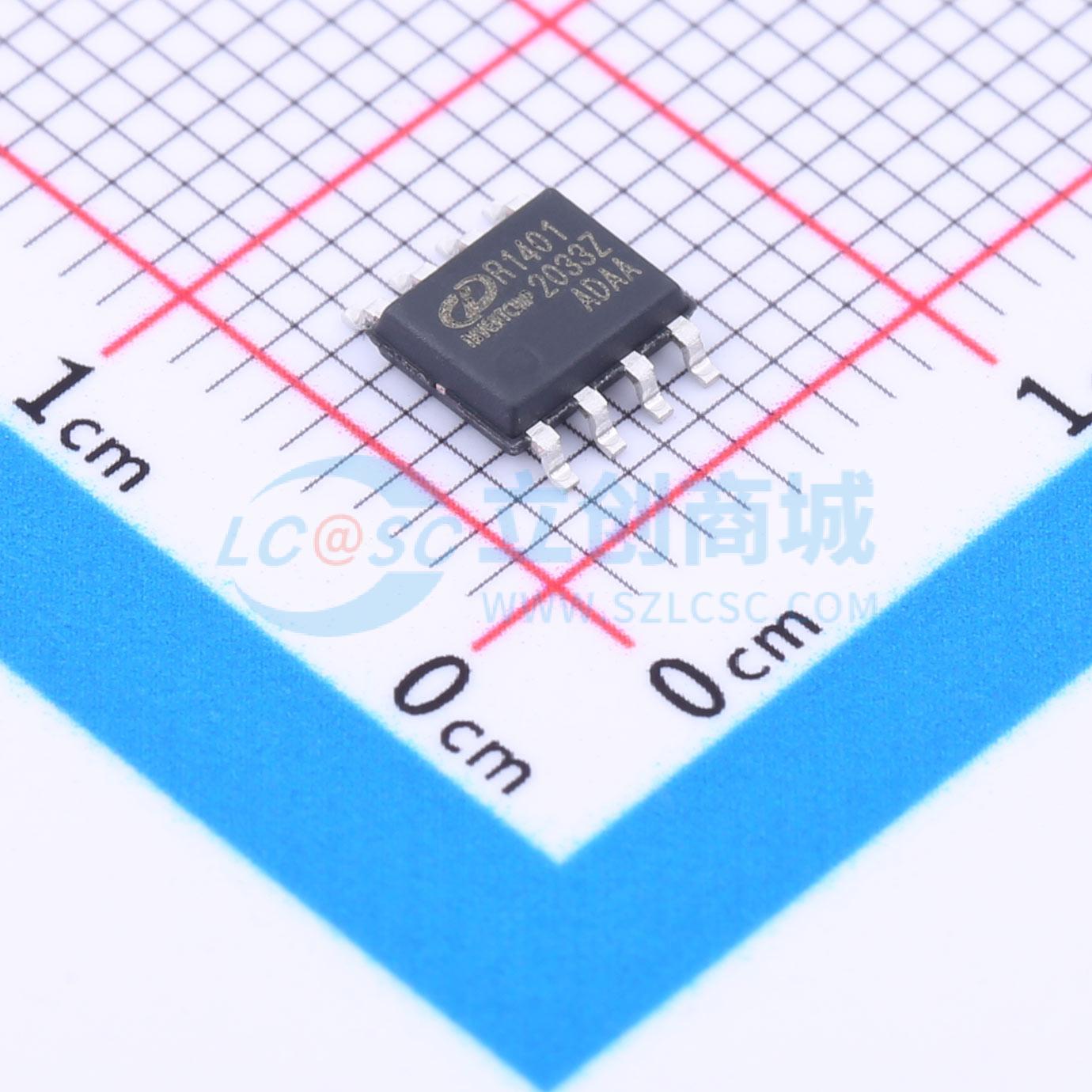

温馨提醒：图片仅供参考，商品以实物为准

IVCR1401DR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 负压驱动IC
品牌名称: inventchip(瞻芯电子)
商品型号: IVCR1401DR
商品编号: C2894794
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.188克(g)

商品参数

商品概述

IVCR1401是一款4A单通道高速智能驱动器，能够高效、安全地驱动碳化硅（SiC）MOSFET和IGBT。带有负偏置的强驱动可提高在高dv/dt操作时对米勒效应的抗干扰能力。去饱和检测提供可靠的短路保护，降低功率器件和系统组件损坏的风险。插入固定的200ns消隐时间，防止过流保护因开关沿电流尖峰和噪声而过早触发。可编程的正栅极驱动电压欠压锁定（UVLO）和固定的负偏置UVLO保护确保栅极工作电压正常。当发生UVLO或过流时，低电平有效的故障信号会向系统发出警报。低传播延迟和失配，以及可选的外露散热焊盘，使SiC MOSFET能够在数百kHz的频率下进行开关操作。集成的负电压产生和5V参考输出可减少外部元件数量。它是首款采用8引脚封装、集成负电压产生、去饱和检测和可编程UVLO功能的工业级SiC MOSFET和IGBT驱动器，是紧凑型设计的理想驱动器。

商品特性

驱动器电流能力：4A灌电流和拉电流峰值驱动电流
宽VCC范围，最高可达35V
集成3.5V负偏置
专为低端设计，适用于自举高端电源
正栅极驱动电压可编程UVLO，负栅极驱动电压固定UVLO
带内部消隐时间的去饱和检测，用于短路保护
检测到UVLO或过流保护（OCP）时输出故障信号
为外部电路（如数字隔离器）提供5V、10mA参考电压
TTL和CMOS兼容输入
可选外露焊盘的SOIC - 8封装，适用于高频和功率应用
典型传播延迟45ns，内置去毛刺滤波器

应用领域

电动汽车车载充电器
电动汽车/混合动力汽车逆变器和充电站
光伏升压转换器和逆变器
不间断电源（UPS）AC/DC和DC/DC转换器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

近期成交87单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	IGBT；MOSFET
	驱动通道数	1
	灌电流(IOL)	4A

	属性	参数值
	拉电流(IOH)	4A
	工作电压	19V~25V
	上升时间(tr)	6ns
	下降时间(tf)	6ns
	工作温度	-40℃~+125℃
