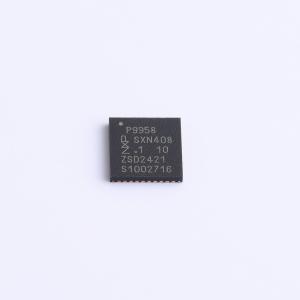

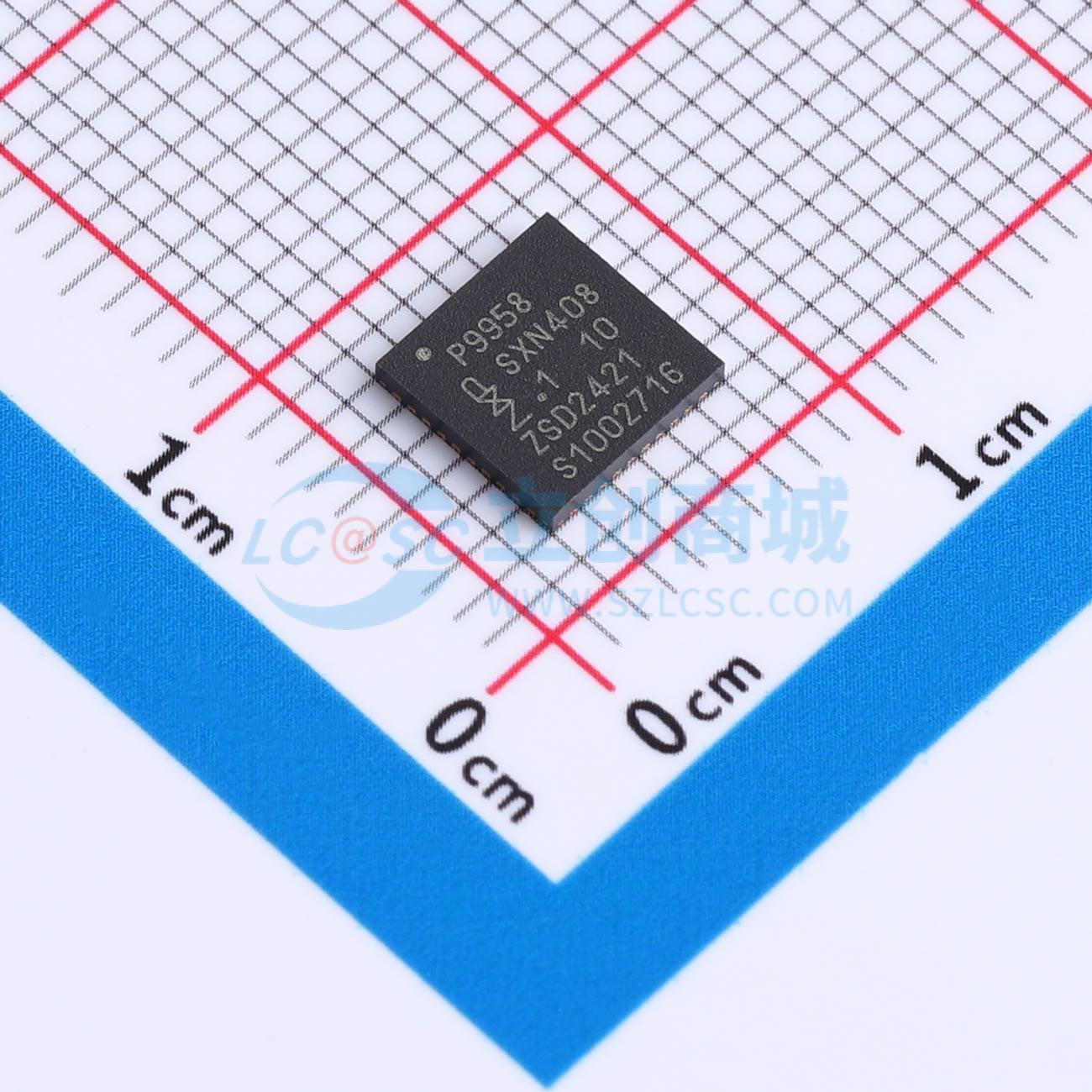

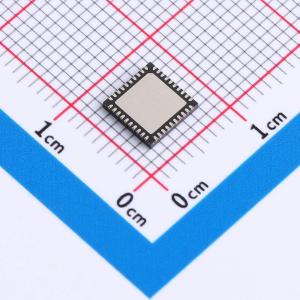

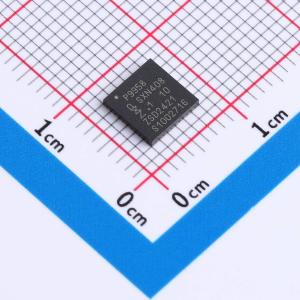

PCA9958HNY

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款菊花链SPI兼容的4线串行总线控制的24通道恒流LED驱动器，针对63mA红/绿/蓝/琥珀色（RGBA）LED的调光和闪烁进行了优化。每个LED输出都有自己的8位分辨率（256级）固定频率单独PWM控制器，工作频率为31.25kHz，占空比可在0%至100%之间调节，以将LED设置为特定亮度值。还有一个8位分辨率（256级）的组PWM控制器，固定频率为122Hz，频率可在15Hz至每16.8秒一次之间调节，占空比可在0%至99.6%之间调节，用于以相同值对所有LED进行调光或闪烁。每个LED输出可以关闭、打开（无PWM控制）、设置为其单独PWM控制器的值或同时设置为单独和组PWM控制器的值。工作电源电压范围为2.7V至5.5V，恒流灌电流LED输出允许LED电源最高为5V。输出峰值电流可通过8位线性DAC在250μA至63.75mA之间调节（REXT = 1kΩ）
品牌名称: NXP(恩智浦)
商品型号: PCA9958HNY
商品编号: C29555166
商品封装: HVQFN-40(6x6)
包装方式: 袋装
商品毛重: 1克(g)

商品参数
