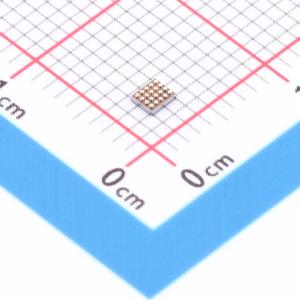

MAX77813EWP45+T
5.5V输入，2A高效升降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款高效的升压/降压（升降压）转换器，适用于单节 Li+/Li-离子电池供电的应用。该器件在 2.3V 至 5.5V 的输入电压范围内，可维持 2.6V 至 5.14V 的稳压输出电压。在升压模式下，该器件支持高达 2A 的输出电流；在降压模式下，支持高达 3A 的输出电流。该器件可在降压和升压模式之间无缝切换
- 商品型号
- MAX77813EWP45+T
- 商品编号
- C29551541
- 商品封装
- WFBGA-20
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 2.3V~5.5V | |
| 输出电压 | 2.6V~5.14V | |
| 开关频率 | 2.5MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 拓扑结构 | 降压升压式 | |
| 静态电流(Iq) | 55uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MAX77813是一款高效的升压/降压（升降压）转换器，专为单节Li+/锂离子电池供电的应用而设计。该器件在2.3V至5.5V的输入电压范围内，可将输出电压稳定调节在2.6V至5.14V之间。在升压模式下，该器件支持高达2A的输出电流；在降压模式下，支持高达3A的输出电流。 该器件可在降压和升压模式之间无缝切换。独特的控制算法实现了高效率、出色的负载和线路瞬态响应。 专用的使能和电源正常引脚可实现简单的硬件控制。还可选择使用I2C串行接口进行动态电压调节、系统电源优化和故障回读。该器件支持通过ILIM引脚选择两种电感开关电流限制选项。 MAX77813采用20凸点、2.13mm x 1.83mm晶圆级封装（WLP）。
商品特性
- 输入电压范围：2.30V至5.5V
- 输出电压范围：2.60V至5.14V（通过I2C以20mV步长进行编程）
- 升压模式下输出电流高达2A（输入电压 = 3.0V，输出电压 = 3.4V，ILIM高电平）
- 降压模式下输出电流高达3A（ILIM = 高电平）
- 最高峰值效率达97%
- 具备SKIP模式，实现最佳轻载效率
- 低静态电流55μA（典型值）
- 3.4MHz高速I2C串行接口
- 电感开关电流限制选择引脚
- 电源正常输出
- 2.5MHz开关频率
- 保护功能：软启动、热关断、过压保护、过流保护
- 2.13mm x 1.83mm、20凸点WLP封装
应用领域
- 单节Li+/锂离子电池供电设备
- 手持式扫描仪
- 移动支付终端
- 安防摄像头
- AR/VR头戴设备
