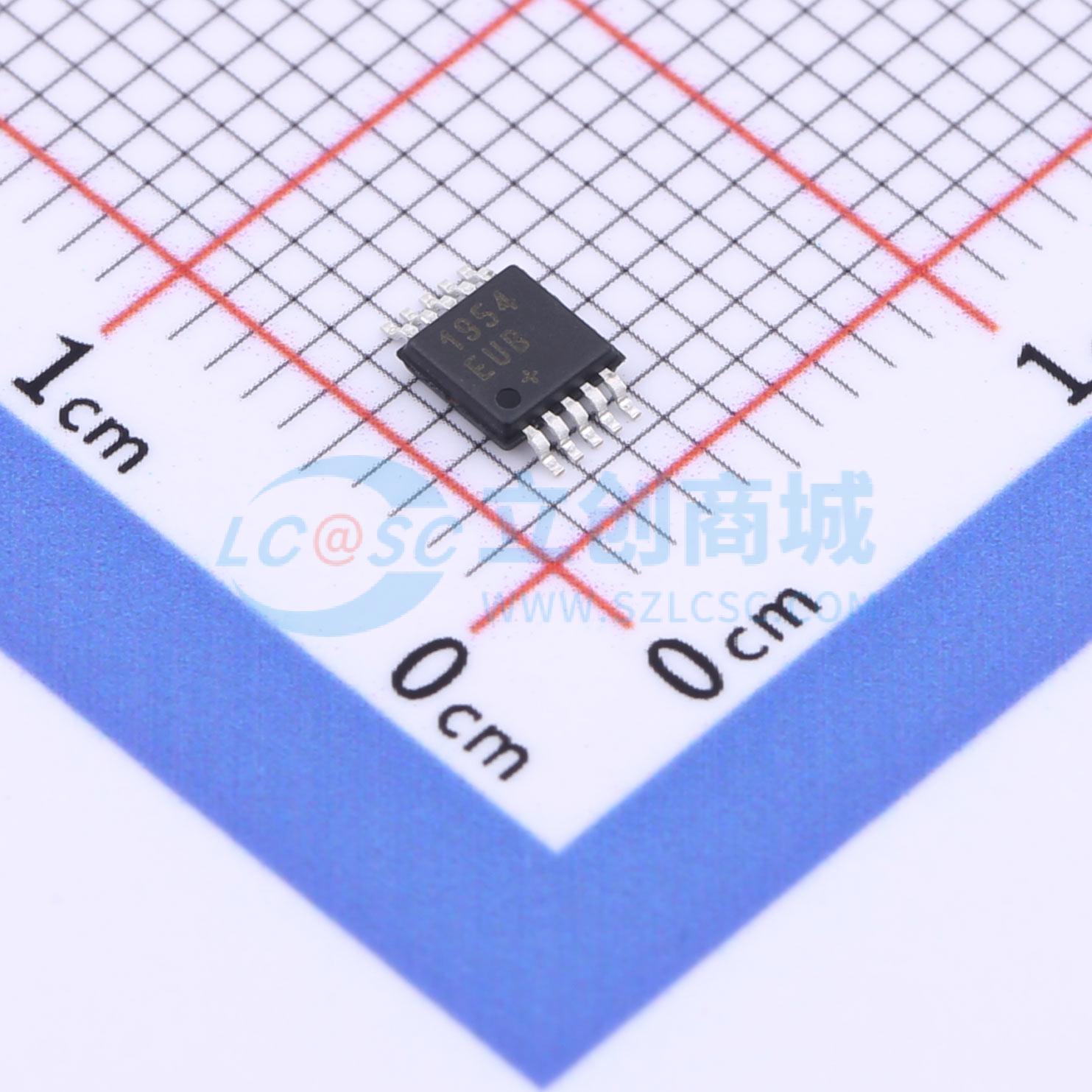

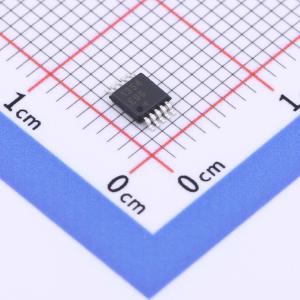

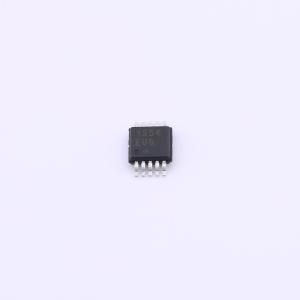

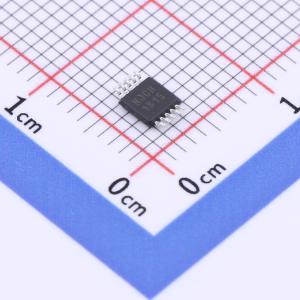

温馨提醒：图片仅供参考，商品以实物为准

MAX1954EUB+T

低功耗、高频、电流模式PWM降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低成本、高频、电流模式PWM buck控制器
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX1954EUB+T
商品编号: C334027
商品封装: USOP-10-3.0mm
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

MAX1953/MAX1954/MAX1957是单输出、固定频率、电流模式、降压型PWM DC-DC转换器控制器。MAX1953的开关频率为1MHz，适用于需要使用小型外部元件的小型应用。MAX1954的开关频率为300kHz，可实现更高效率，并能在更宽的输入电压范围内工作。与P沟道功率MOSFET拓扑相比，MAX1953/MAX1954/MAX1957采用同步降压拓扑驱动一对外部N沟道功率MOSFET，以提高效率并降低成本。低端MOSFET的导通电阻用于短路电流限制检测，而高端MOSFET的导通电阻用于电流模式反馈和电流限制检测，从而无需使用电流检测电阻。MAX1953有三个可选的短路电流限制阈值：105mV、210mV和320mV。MAX1954和MAX1957的短路电流限制阈值固定为210mV。

商品特性

低成本电流模式控制器
固定频率PWM
MAX1953：开关频率1MHz，元件尺寸小，成本低，电流限制可调
MAX1954：输入电压3V至13.2V，输出电流能力达25A，效率93%，开关频率300kHz
MAX1953/MAX1954/MAX1957提供COMP引脚，除了为误差放大器提供补偿外，还可拉低该引脚以关断转换器
具备输入欠压锁定（ULVO）功能，确保在电源电压骤降条件下正常工作，防止外部功率MOSFET过热
内置数字软启动功能，以减少浪涌电流
MAX1953/MAX1954/MAX1957采用小型10引脚µMAX封装

应用领域

打印机和扫描仪
显卡和视频卡
个人电脑和服务器
微处理器核心电源
低压分布式电源
电信和网络

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~13.2V
	输出电压	-
	输出电流	25A
	开关频率	300kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	220uA
	开关管(内置/外置)	外置
	输出类型	可调
