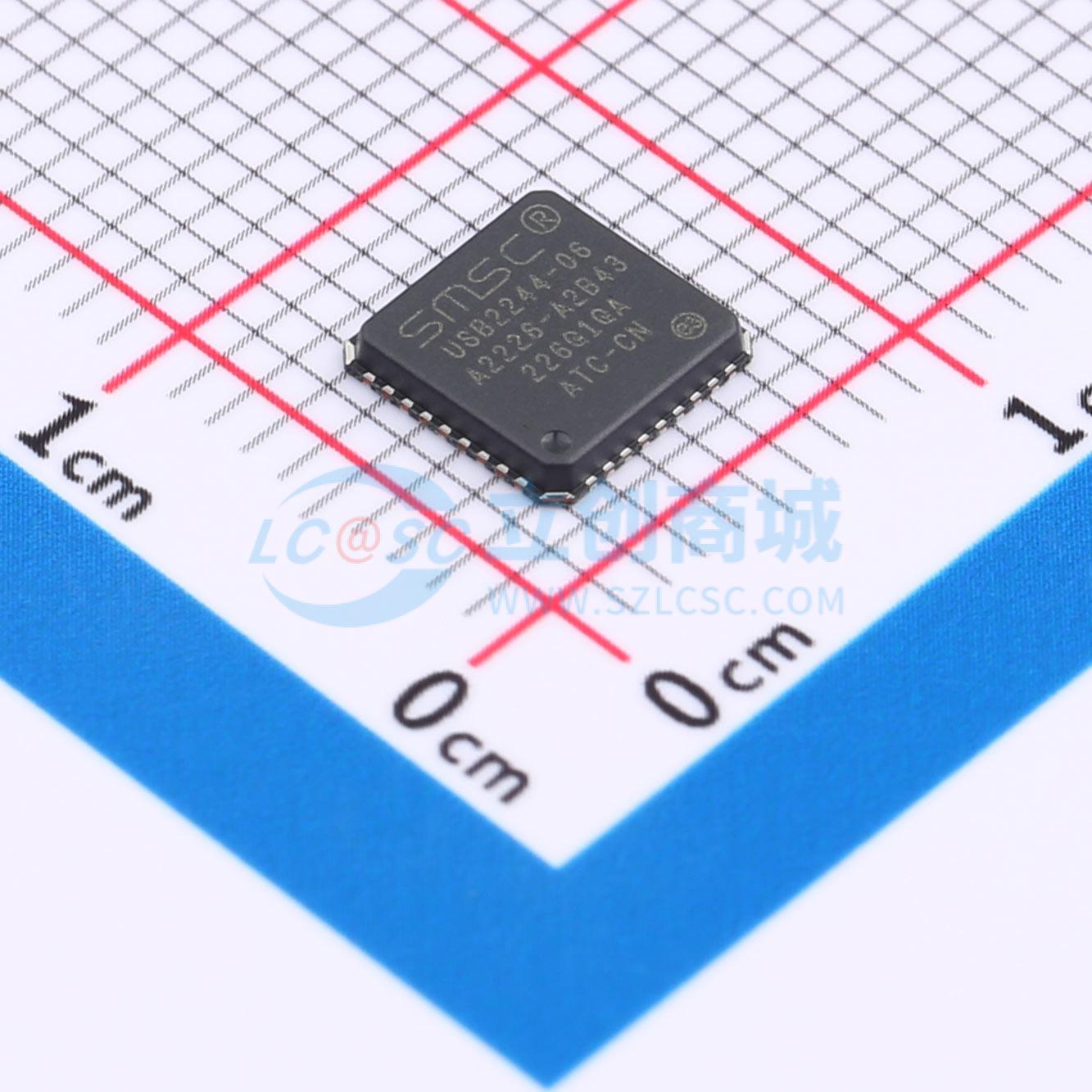

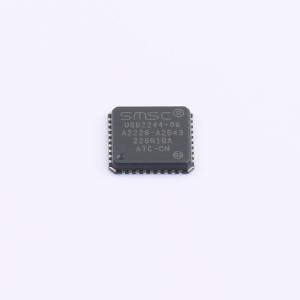

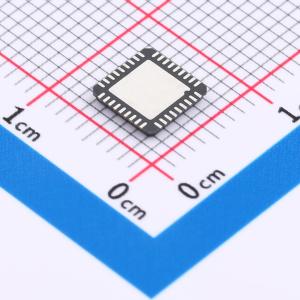

USB2244-AEZG-06

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: Microchip USB224x 是一款符合USB 2.0标准的高速（HiSpeed）大容量存储类外围控制器，用于读写xD-Picture Card、Memory Stick (MS)、Secure Digital (SD) 和 MultiMediaCard (MMC) 系列的流行闪存介质。USB224x是一款完全集成的单芯片解决方案，能够实现超高性能操作。如果介质和主机支持这些速率，平均持续传输速率可以超过35 MB/s。USB2244/44i包括读写安全介质格式的功能。主要特性包括：- 低引脚数36引脚QFN（6x6 mm）RoHS合规封装- 支持单个或“组合”介质插槽- 所有自映射介质的硬件控制数据流架构- 对非自映射介质访问的流水线硬件支持- 支持-40℃至85℃的工业温度范围- 在授权定制的基础上支持安全介质格式- 具有多路复用接口的单芯片闪存介质控制器，适用于“组合”卡插槽- MMC流模式支持- 扩展配置选项，包括xD播放器模式操作和插座切换极性- 媒体活动LED- 板载24 MHz晶体驱动电路- 可选外部24 MHz时钟输入- 内部卡电源FET，具有200 mA电流及“折返”短路保护- 8051 8位微处理器，60 MHz单周期执行，64 KB ROM，14 KB RAM- 支持单一外部3.3 V电源；内部稳压器提供1.8 V内部核心电压，以节省材料清单和功耗- 优化引脚布局以改善信号路由和完整性兼容以下闪存卡规格：- Secure Digital 2.0 - HS-SD, SDHC, TransFlash, 及减小尺寸的介质- MultiMediaCard 4.2 - 1/4/8-bit MMC- Memory Stick 格式 - MS 1.43, Pro 1.02, Duo 1.10, Pro-HG Duo 1.01, MS, MS Duo, HS-MS, MS Pro-HG, MS Pro- xD-Picture Card 1.2软件特性包括：- 可定制的供应商特定数据- 优化的低延迟中断处理- 减少内存占用应用领域：- 闪存介质读写器- 台式机和移动PC- 打印机- 消费级音频/视频设备和媒体播放器/查看器- 兼容Microsoft Vista及Vista ReadyBoost, Windows XP, ME, 2K SP4, Apple Mac OS X, 以及Linux大容量存储类驱动程序
品牌名称: MICROCHIP(美国微芯)
商品型号: USB2244-AEZG-06
商品编号: C333876
商品封装: QFN-36(6x6)
包装方式: 托盘
商品毛重: 0.7克(g)

商品参数

商品概述

Microchip USB224x 是一款符合USB 2.0标准的高速（HiSpeed）大容量存储类外围控制器，用于读写xD-Picture Card、Memory Stick (MS)、Secure Digital (SD) 和 MultiMediaCard (MMC) 系列的流行闪存介质。USB224x是一款完全集成的单芯片解决方案，能够实现超高性能操作。如果介质和主机支持这些速率，平均持续传输速率可以超过35 MB/s。USB2244/44i包括读写安全介质格式的功能。

主要特性包括：

低引脚数36引脚QFN（6x6 mm）RoHS合规封装
支持单个或“组合”介质插槽
所有自映射介质的硬件控制数据流架构
对非自映射介质访问的流水线硬件支持
支持-40℃至85℃的工业温度范围
在授权定制的基础上支持安全介质格式
具有多路复用接口的单芯片闪存介质控制器，适用于“组合”卡插槽
MMC流模式支持
扩展配置选项，包括xD播放器模式操作和插座切换极性
媒体活动LED
板载24 MHz晶体驱动电路
可选外部24 MHz时钟输入
内部卡电源FET，具有200 mA电流及“折返”短路保护
8051 8位微处理器，60 MHz单周期执行，64 KB ROM，14 KB RAM
支持单一外部3.3 V电源；内部稳压器提供1.8 V内部核心电压，以节省材料清单和功耗
优化引脚布局以改善信号路由和完整性

兼容以下闪存卡规格：

Secure Digital 2.0 - HS-SD, SDHC, TransFlash, 及减小尺寸的介质
MultiMediaCard 4.2 - 1/4/8-bit MMC
Memory Stick 格式 - MS 1.43, Pro 1.02, Duo 1.10, Pro-HG Duo 1.01, MS, MS Duo, HS-MS, MS Pro-HG, MS Pro
xD-Picture Card 1.2

软件特性包括：

可定制的供应商特定数据
优化的低延迟中断处理
减少内存占用

应用领域：

闪存介质读写器
台式机和移动PC
打印机
消费级音频/视频设备和媒体播放器/查看器
兼容Microsoft Vista及Vista ReadyBoost, Windows XP, ME, 2K SP4, Apple Mac OS X, 以及Linux大容量存储类驱动程序

应用领域

Flash 存储卡读写器
台式机和移动 PC
打印机
消费级音视频及媒体播放/观看设备
兼容 –Microsoft VistaTM 和 Vista ReadyBoostTM –Windows XP, ME, 2K SP4 –Apple Mac OS x –Linux 大容量存储类驱动程序

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	USB转换芯片
	应用功能	控制器
	USB协议版本	USB 2.0

	属性	参数值
	工作电压	3V~3.6V
	工作温度	0℃~+70℃
	工作电流	135mA
