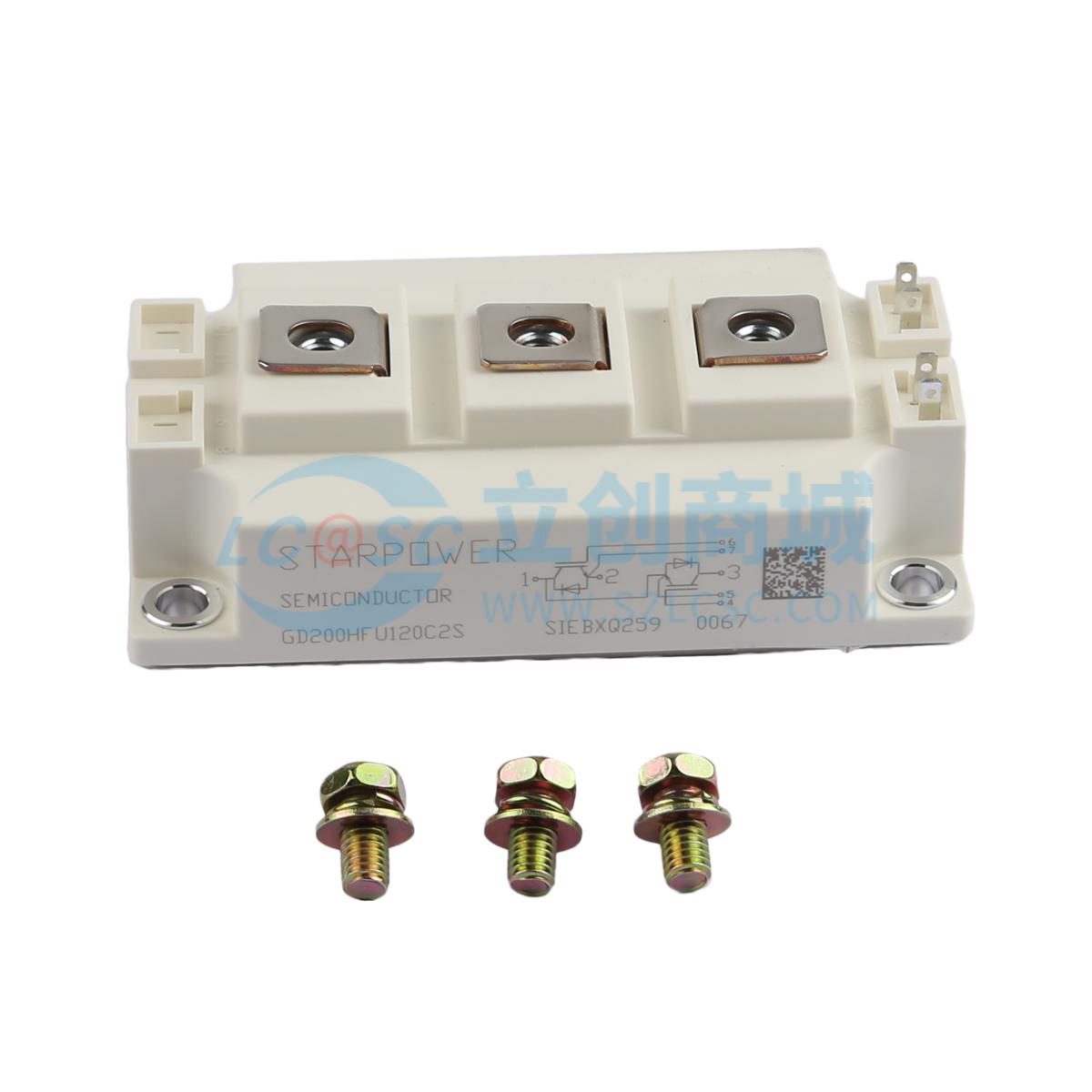

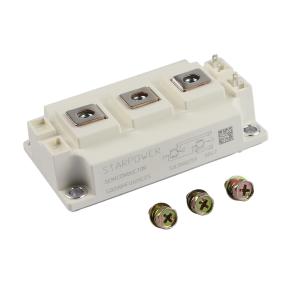

GD200HFU120C2S
4件套 1200V/200A，双管一体IGBT模块
- 描述
- IGBT功率模块具备极快的开关速度和出色的短路耐受能力。它专为电子焊机和感应加热等应用而设计。
- 品牌名称
- Starpower(嘉兴斯达)
- 商品型号
- GD200HFU120C2S
- 商品编号
- C29514650
- 商品封装
- 螺栓安装
- 包装方式
- 盒装
- 商品毛重
- 330克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | NPT(非穿通型) | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 330A | |
| 耗散功率(Pd) | 1.316kW | |
| 输出电容(Coes) | 1.51nF | |
| 正向脉冲电流(Ifm) | 400A | |
| 集射极饱和电压(VCE(sat)) | 3.6V@200A,15V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极阈值电压(Vge(th)) | 4.4V@2.0mA | |
| 输入电容(Cies) | 16.9nF | |
| 开启延迟时间(Td(on)) | 577ns | |
| 关断延迟时间(Td(off)) | 540ns | |
| 导通损耗(Eon) | 16.3mJ | |
| 关断损耗(Eoff) | 12mJ | |
| 反向传输电容(Cres) | 0.61nF |
