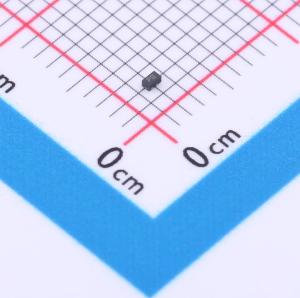

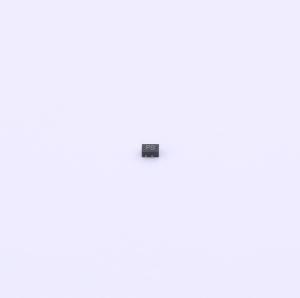

温馨提醒：图片仅供参考，商品以实物为准
KESD9B5VL
双向ESD 5V截止 峰值脉冲电流：5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- K E S D 9 B 5 V L是一款低电容瞬态电压抑制器（TVS），旨在为数据、控制或电源线提供静电放电（ESD）保护。K E S D 9 B 5 V L的典型电容仅为8pF，用于保护对寄生效应敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）标准（4级，±15KV空气放电、±8KV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）标准（40A，5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。
- 品牌名称
- KUU
- 商品型号
- KESD9B5VL
- 商品编号
- C2892504
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 100W | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4 | |
| 类型 | ESD | |
| Cj-结电容 | 8pF |
商品概述
K E S D 9 B 5 V L是一款低电容瞬态电压抑制器（TVS），旨在为数据、控制或电源线提供静电放电（ESD）保护。K E S D 9 B 5 V L的典型电容仅为8pF，用于保护对寄生效应敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）标准（4级，±15KV空气放电、±8KV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）标准（40A，5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。
商品特性
- 为高速数据线提供瞬态保护
- 符合IEC 61000 - 4 - 2（ESD）标准，±15kV（空气放电）、±8kV（接触放电）
- 符合IEC 61000 - 4 - 4（EFT）标准，40A（5/50 ns）
- 具备电缆放电事件（CDE）防护能力
- 针对高速线路优化的封装
- 超小封装（1.0mm×0.6mm×0.4mm）
- 可保护一条数据、控制或电源线
- 低电容
- 低漏电流
- 低钳位电压
- 每个I/O引脚可承受超过1000次±8KV接触放电的ESD冲击
应用领域
- 便携式电子设备
- 台式机、服务器和笔记本电脑
- 手机
- MP3端口
- 数字端口
- 用户识别模块（SIM）卡
