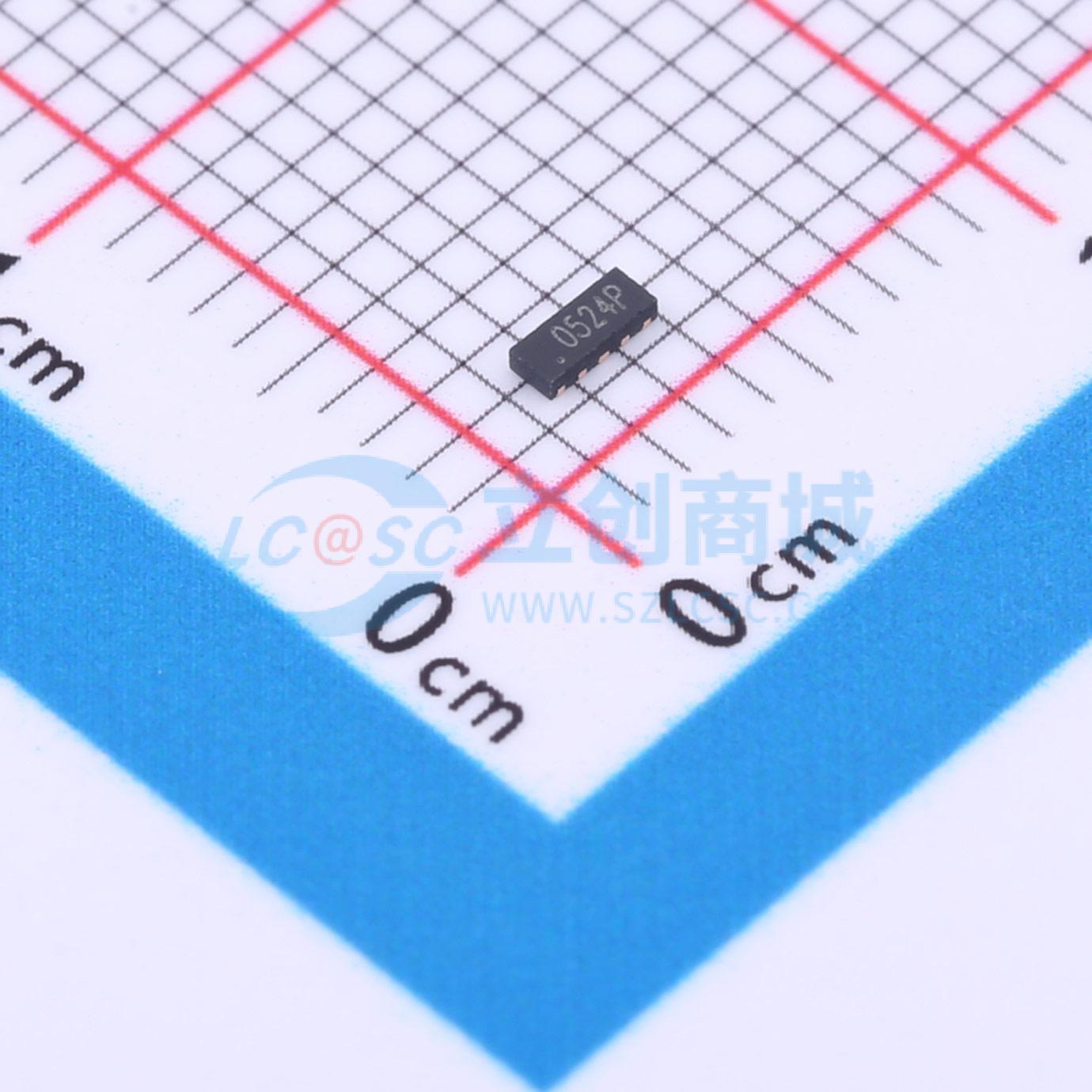

温馨提醒：图片仅供参考，商品以实物为准
KZ176S-04F
KZ176S-04F
- 描述
- 反向截止电压(Vrwm)：5V 击穿电压(最小值)：6V 峰值脉冲电流(Ipp)@tp=8/20μs：4A 最大钳位电压：15V
- 品牌名称
- KUU
- 商品型号
- KZ176S-04F
- 商品编号
- C2892487
- 商品封装
- DFN2510
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 60W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 9V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | - | |
| 类型 | ESD |
商品概述
KZ176S-04F是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口保护而设计。其典型电容仅为0.2pF（I/O到I/O），旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000-4-2（ESD）标准（4级，±15KV空气放电、±8KV接触放电）、IEC 61000-4-4（电气快速瞬变脉冲群 - EFT）（40A，5/50ns）、超快充电器件模型（CDM）静电放电以及电缆放电事件（CDE）等标准。
商品特性
- KZ176S-04F器件可保护四条高速数据线。
- 超低电容、超小尺寸和高ESD耐受性的综合特性使其适用于高速数据端口和高频线路（如HDMI和DVI）应用。
- 低钳位电压确保受保护IC承受的应力最小。
- 为高速数据线提供瞬态保护，符合IEC 61000-4-2（ESD）±25KV（空气放电）、±20KV（接触放电），IEC 61000-4-4（EFT）40A（5/50ns），电缆放电事件（CDE）标准。
- 针对高速线路优化的封装。
- 超小封装（2.5mm * 1.0mm * 0.5mm）。
- 保护四条数据线。
- 低电容：0.2pF（I/O到I/O）。
- 低漏电流。
- 低钳位电压。
- 每个I/O引脚可承受超过1000次±8KV接触放电的ESD冲击。
应用领域
- 串行ATA
- PCI Express
- 台式机、服务器和笔记本电脑
- MDDI端口
- USB 2.0/3.0电源和数据线保护
- 显示端口
- 高清晰度多媒体接口（HDMI）
- 数字视频接口（DVI）
