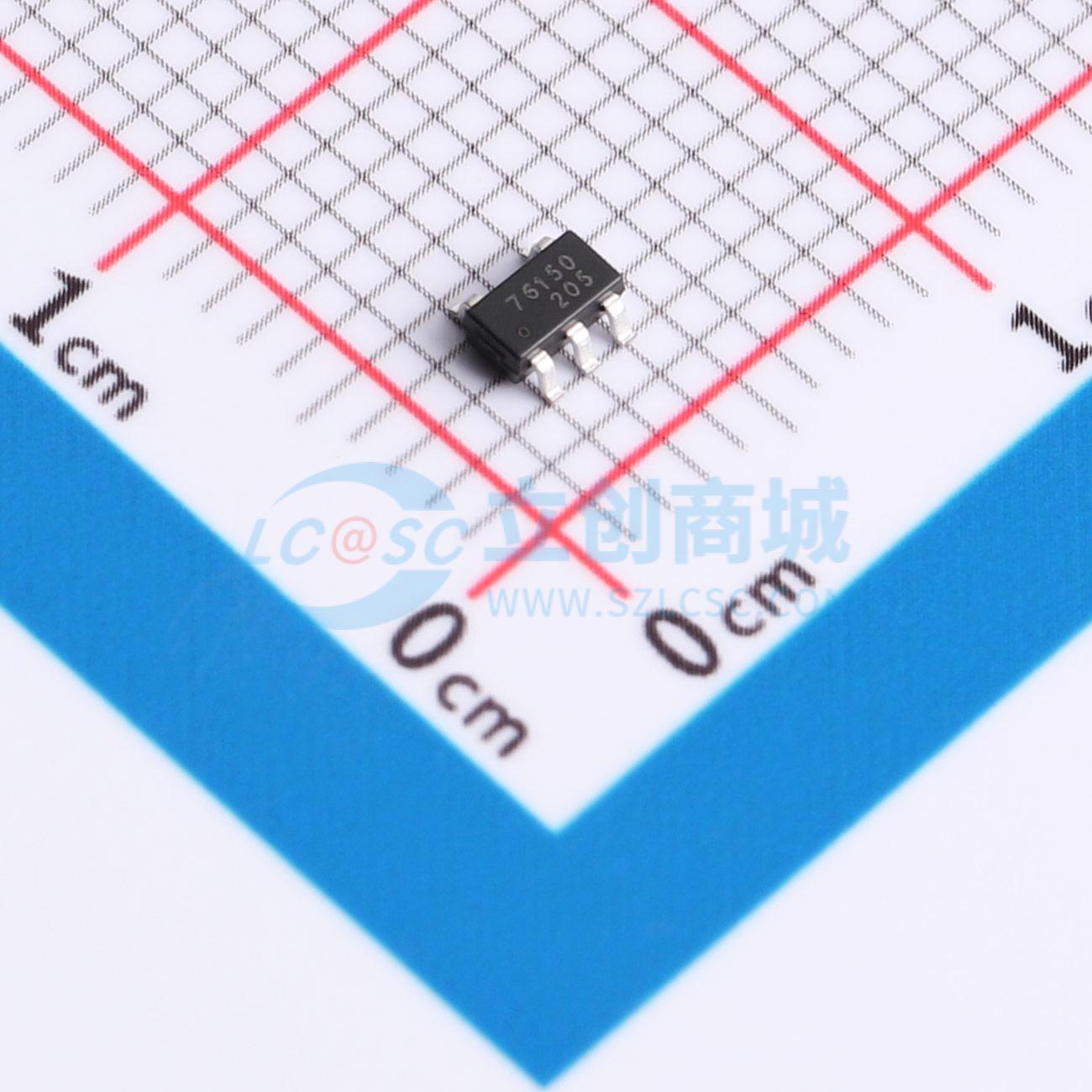

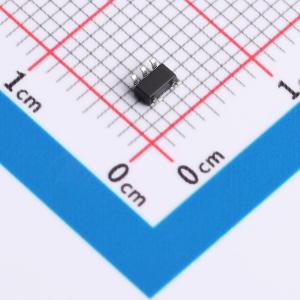

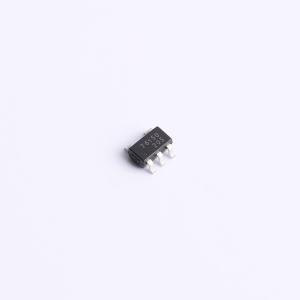

TPS76150SF5

TPS761xx 是一款高效的线性电压调节器，具有超低噪声输出、极低压差和极低接地电流。其初始精度优于 1%。该器件专为手持式电池供电设备设计，包含一个兼容 CMOS 或 TTL 的使能/关断控制输入。关断时，功耗几乎降至零。在压差状态下，调节器的接地电流仅轻微增加，从而进一步延长电池寿命。TPS761xx 的关键特性包括反接电池保护、电流限制和过温关断。该器件提供固定和可调输出电压版本，采用 SOT-23-5 封装。可调型的最大输出电压为 12V。TPS761xx 由高精度电压基准、误差校正电路和限流输出驱动器组成，具有良好的瞬态响应，即使在负载变化时输出也能保持稳定。EN 输入可关闭输出，从而降低功耗。TPS761xx 集成了过温和过流保护功能。建议使用至少 1.0 μF 的 MLCC 作为输入电容，更大的电容值有助于通过旁路调节器输入来改善纹波抑制，进一步提升输出电压的完整性。推荐使用 X7R 或 X5R 电介质，并应尽可能靠近 IN 引脚放置。TPS761xx 需要最小输出电容来保持稳定性，其设计使其与具有极低等效串联电阻 (ESR) 的 MLCC 配合工作时能保持稳定。1.0 μF 的 MLCC 可满足大多数应用需求。更大的电容值和更低的 ESR 可改善动态性能。建议使用 X7R 或 X5R 电介质，以在其整个工作温度范围内保持足够的电容。应尽可能靠近 OUT 引脚放置。VIN 的工作条件和 VOUT 的工作特性取决于根据输出负载电流的压差性能。V_OUT = V_ADJ (1 + R2 / R1)。TPS761xx 可在整个工作结温范围内提供 150 mA 的连续电流。然而，输出电流受封装功耗限制。考虑到所应用的封装，由于 TPS761xx 的功耗限制，可能仍无法提供 150 mA 的最大输出电流。在所有可能条件下，结温必须在工作条件规定的范围内。器件的温度由以下公式给出：T_C = T_A + P_D × θ_CA；T_J = T_C + P_D × θ_JC；T_J = T_A + P_D × θ_JA。其中 T_J 是结温，T_C 是外壳温度，T_A 是环境温度，P_D 是器件的总功耗，θ_CA 是外壳到环境的热阻，θ_JC 是结到外壳的热阻，θ_JA 是结到环境的热阻。

• 保证输出电流为 150 mA
• 高输出精度：±1.0%
• 低静态电流
• 极低压差电压
• 超低噪声输出
• 优异的线路和负载调节率
• 固定输出电压：1.2V、1.8V、2.5V 和 3.3V
• 可调输出电压：1.5V 至 12V
• 逻辑控制关断选项
• 与低 ESR MLCC 配合工作稳定
• 过流保护
• 过温保护
• 提供 SOT-23-5L 封装

• 移动电话和智能手机
• 数码相机和摄像机
• 便携式通信设备
• GPS 设备和手持设备
• 电池供电设备
