FM6569Q

FM6569Q 是专为高刷新应用方案设计的LED 全彩显示屏共负极驱动芯片。FM6569Q 内建16 位位移缓存器可以将串行的输入资料转换成每个输出通道的灰阶像素。FM6569Q 的16 个恒流输出通道所输出的电流值不受输出端负载电压影响，提供一致恒定的输出电流，不受PCB 板的影响，具有极佳的抗干扰性。FM6569Q 不仅可以由不同阻值的外接电阻来调整FM6569Q 各输出级的电流大小，而且还可以由软件来调整通道电流增益，从而控制LED 显示屏亮度。FM6569Q 采用富满EPWM 专利显示技术，显示效果更佳细腻。 FM6569Q 可支持最高64 扫LED 扫描屏；通过技术创新可以有效解决低灰色块、偏色、麻点、第一行偏暗、高对比耦合、跨版色差等问题；内部集成开路检测功能；可以有效解决因LED 坏点造成的十字架问题。此外，FM6569Q 内建的消隐/钳位电路配合不同的配置位，可以大幅度增强消隐/钳位的能力，有效解决了上下鬼影和文字鬼影现象，同时也极大改善了跨版耦合、高对比、中对比耦合等显示瑕疵；更有黑屏节能功能，降低黑屏时的功耗；FM6569Q 可内部生成GCLK 信号，优化系统性能；同时具有极佳的动态适配和通道适配，精度更高。

• 工作电压：VDD=2.8V~5.5V
• 恒流输出范围值：在5伏特操作电压：0.5~18mA；在3.8伏特操作电压：0.5~15mA；在2.8伏特操作电压：0.5~10mA
• 极为精确的电流输出值：通道间最大差异值：<±2.0%；芯片间最大差异值：<±2.0%
• 内建32K位SRAM内存支持~64扫分时多任务扫描
• EPWM灰阶控制技术提升低灰视觉效果（富满专利）
• 8位电流增益调整，22%~200%
• 有效改善跨版耦合、高对比耦合问题
• 恒流拐点4档可调
• 内建消隐，消隐增强
• LED故障排除：消除LED坏点造成的十字架现象，LED开路侦测
• 内部生成GCLK信号
• 快速输出电流响应时间（OE）最小值：20ns@VDD=5V
• 倍频功能
• 黑屏节能，降低黑屏功耗
• 高达30MHz时钟频率

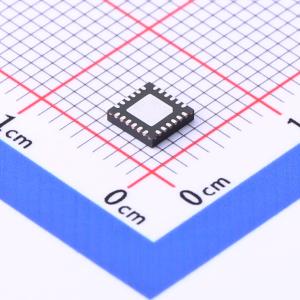

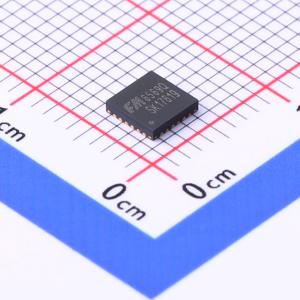

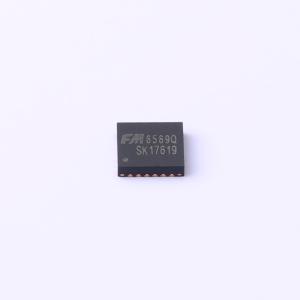

• 封装形式：QFN-24-4×4-0.5mm
