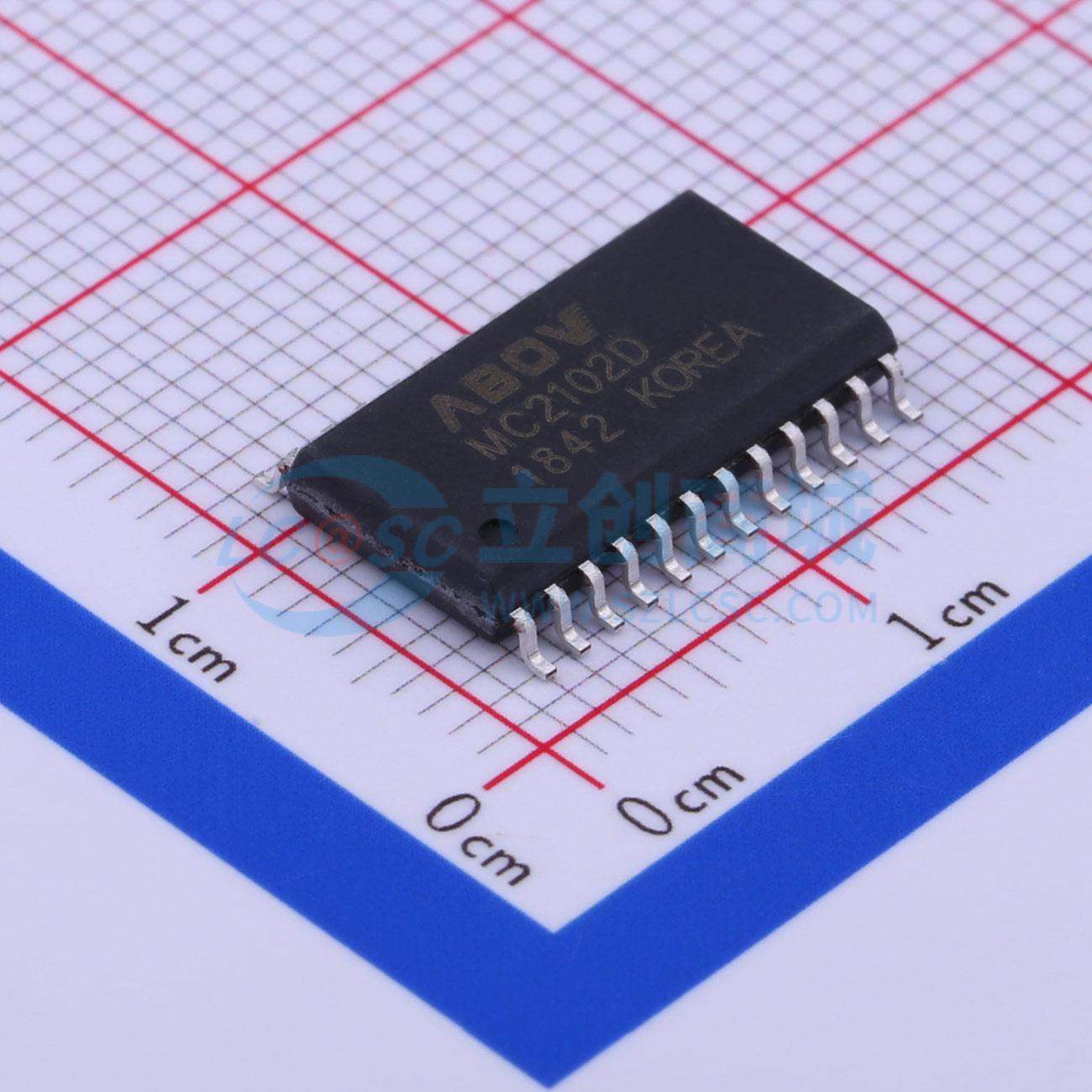

温馨提醒：图片仅供参考，商品以实物为准
MC2102D
MC2102D
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- ABOV(现代)
- 商品型号
- MC2102D
- 商品编号
- C331531
- 商品封装
- SOP-24-300mil
- 包装方式
- 盒装
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | - | |
| 开关频率 | 350kHz~650kHz | |
| 通道数 | 13 | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 功能特性 | - | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | - | |
| 开关管(内置/外置) | - | |
| 恒流精度 | - |
商品概述
MC2102是特别为LED和LED显示驱动器设计的一款芯片。有最多13条段输出线，7条位输出线，一个显示存储器，控制电路，4线串行数据接口，和最大10 x 2的键盘扫描矩阵。这些功能共同构成了一个具有高度可靠外围设备的单片机。对数字显示器的控制更为方便可靠。MC2102对引脚分配和应用电路进行了优化，便于PCB制版并能提供低成本的解决方案。
商品特性
- CMOS工艺
- 选择段输出线命令: 10 ~ 13
- 选择位输出线命令: 4~7
- 操作电压: 2.7V ~ 5.5V
- 低功率损耗
- 8步调光控制命令
- 用于时钟，数据输入，选通引脚，数据输出的串行接口
- 24-pin SOP封装
应用领域
- 段LED显示: VCR, DVD, MWO
