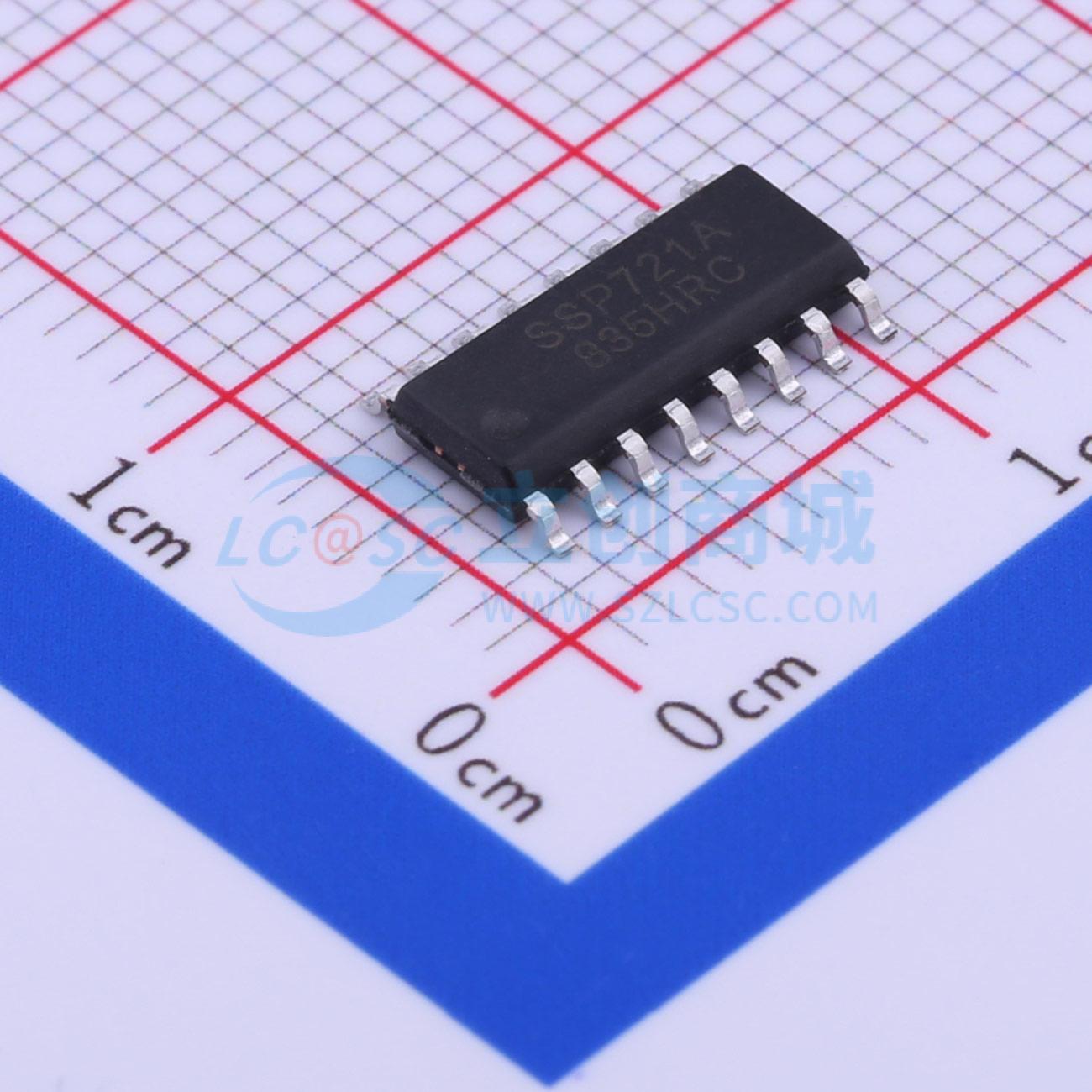

SSP721A
仪表总线收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 仪表总线收发器，兼容TSS721ADR
- 品牌名称
- Siproin(上海矽朋)
- 商品型号
- SSP721A
- 商品编号
- C330937
- 商品封装
- SOP-16
- 包装方式
- 管装
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | UART | |
| 数据速率 | 9.6Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | ±50V | |
| 工作温度 | -25℃~+85℃ |
商品概述
SSP721A是一款为仪表总线标准（EN1434 - 3、EN13757）应用开发的单芯片收发器。SSP721A接口电路可调节从系统与仪表总线主站之间的不同电位。与总线的连接无极性要求，并支持通过光耦实现完全的从机电气隔离。该电路由主站通过总线供电，因此不会给从机电池增加额外负载。它集成了掉电功能。接收器具备动态电平识别功能，发射器有可编程电流吸收器。此外，还集成了一个3.3 V稳压器，在总线故障时可为延迟关断提供功率储备。
商品特性
- 符合EN1434 - 3、EN13757标准的仪表总线收发器（用于从机）
- 具备动态电平识别功能的接收器逻辑
- 可通过电阻调节的恒流吸收器
- 无极性要求
- 掉电功能
- 模块电源电压开关
- 3.3 V恒压源
- 远程供电
- UART协议半双工通信速率高达9600波特
- 支持多种从机供电模式
- 从机电源支持：
- 通过输出VDD从仪表总线供电；
- 通过输出VDD从仪表总线供电或由备用电池供电；
- 由电池供电，仪表总线仅用于数据传输；
- SOP - 16封装
应用领域
- M - BUS远程抄表从站
- M - BUS安全从站
- M - BUS智能家居从站
