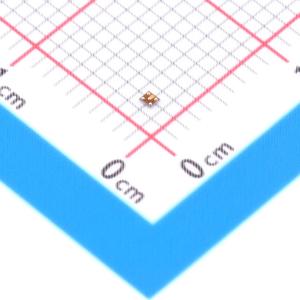

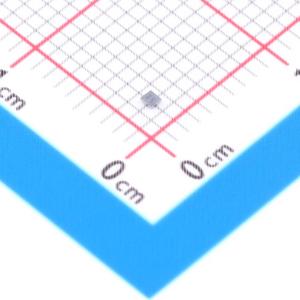

温馨提醒：图片仅供参考，商品以实物为准
XC9291B12E0R-G
采用HiSAT - COT控制的同步整流降压DC/DC转换器，适用于小型化和低轮廓安装设备及电池供电设备
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOREX(特瑞仕)
- 商品型号
- XC9291B12E0R-G
- 商品编号
- C29284634
- 商品封装
- WLP-5
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 轻载高效模式；过流保护；输出放电 |
商品概述
XC9290/XC9291系列是采用HiSAT - COT控制的600mA同步整流DC/DC转换器。通过将振荡频率提高到高频，可以使用尺寸为0.8×0.45mm的线圈。输入电容（CIN）和输出电容（CL）可使用0.6×0.3mm的陶瓷电容，从而使包括外围组件在内的安装面积可减小至3.15mm²。 由于将振荡频率提高到高频，安装面积得以减小。此外，通过改善导通电阻和电流消耗，可以实现与传统产品相同或更高的效率。由于这些特性，XC9290/XC9291系列非常适合需要小型化和薄型安装面积的设备，以及移动设备等电池供电设备。 此外，HiSAT - COT控制的高速瞬态响应技术使得在负载瞬态条件下能够将输出电压的波动降至最低。此特性非常适合像FPGA这样需要对瞬时负载波动进行快速响应和输出电压稳定的应用。
商品特性
- 输入电压范围：2.5V ~ 6.0V
- 输出电压范围：0.7V ~ 3.6V（±2.0%）
- 输出电流：600mA
- 静态电流：11μA
- 振荡频率：4MHz、6MHz
- 效率（fOSC = 4MHz）：90.0%（VIN = 3.7V，VOUT = 1.8V，IOUT = 200mA）
- 控制方法：HiSAT - COT控制
- PWM控制（XC9290）
- PWM/PFM自动控制（XC9291）
- 保护功能：电流限制
- 功能：软启动、欠压锁定（UVLO）
- CL放电（B型）
- 输入/输出电容：陶瓷电容
- 工作环境温度：-40℃ ~ 105℃
- 封装：LGA - 6B01（1.2×1.2×0.3mm）
- WLP - 5 - 08（0.88×0.96×0.33mm）
- 环保特性：符合欧盟RoHS标准，无铅
应用领域
- 智能手机/移动电话
- 无线耳机/头戴式耳机
- 可穿戴设备
- 数码相机/摄像机
- 便携式游戏机
- 智能卡
- 模块电源
- 各种小型电源
