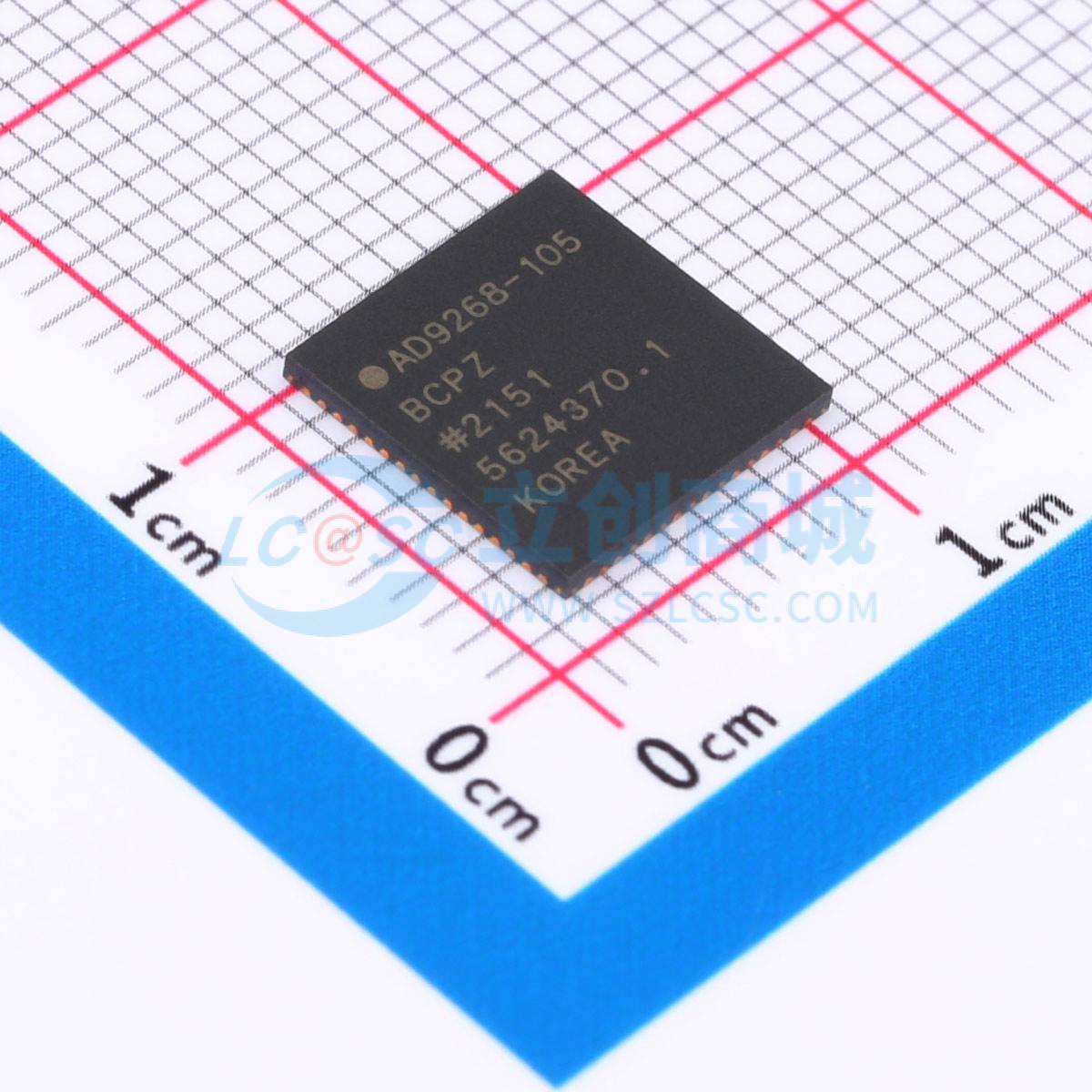

温馨提醒：图片仅供参考，商品以实物为准
AD9268BCPZ-105
AD9268BCPZ-105
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD9268BCPZ-105
- 商品编号
- C330205
- 商品封装
- LFCSP-64(9x9)
- 包装方式
- 编带
- 商品毛重
- 0.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 接口 | 并行 | |
| 差分输入 | 是 | |
| 通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 电源电压 | 1.7V~1.9V | |
| 采样率 | 105MHz | |
| 分辨率 | 16位 | |
| 工作温度 | -40℃~+85℃ |
商品概述
AD9268是一款双路、16位、80 MSPS/105 MSPS/125 MSPS的模数转换器（ADC）。AD9268旨在支持对高性能、低成本、小尺寸和多功能性有要求的通信应用。 双路ADC内核采用多级差分流水线架构，并集成了输出误差校正逻辑。每个ADC具有宽带宽差分采样保持模拟输入放大器，支持多种用户可选的输入范围。集成的电压基准简化了设计考量。提供占空比稳定器以补偿ADC时钟占空比的变化，使转换器保持出色的性能。 ADC输出数据可直接路由至两个外部16位输出端口。这些输出可设置为1.8 V CMOS或LVDS。 灵活的掉电选项可在需要时显著节省功耗。 使用三线SPI兼容串行接口完成设置和控制编程。 AD9268采用64引脚LFCSP封装，工作温度范围为工业级的-40°C至+85°C。
商品特性
- 在70 MHz和125 MSPS条件下，SNR = 78.2 dBFS
- 在70 MHz和125 MSPS条件下，SFDR = 88 dBc
- 低功耗：在125 MSPS时为750 mW
- 1.8 V模拟电源供电
- 1.8 V CMOS或LVDS输出电源
- 整数1至8输入时钟分频器
- 中频采样频率高达300 MHz
- 在70 MHz和125 MSPS条件下，200 Ω输入阻抗时小信号输入噪声为−153.6 dBm/Hz
- 可选片上抖动
- 可编程内部ADC电压基准
- 集成ADC采样保持输入
- 灵活的模拟输入范围：1 V p-p至2 V p-p
- 带宽为650 MHz的差分模拟输入
- ADC时钟占空比稳定器
- 通道隔离/串扰为95 dB
- 串口控制
- 用户可配置的内置自测试（BIST）功能
- 节能掉电模式
应用领域
- 通信分集无线电系统
- 多模数字接收机（3G）
- GSM、EDGE、W-CDMA、LTE、CDMA2000、WiMAX、TD-SCDMA I/Q解调系统
- 智能天线系统
- 通用软件无线电
- 宽带数据应用
- 超声设备
