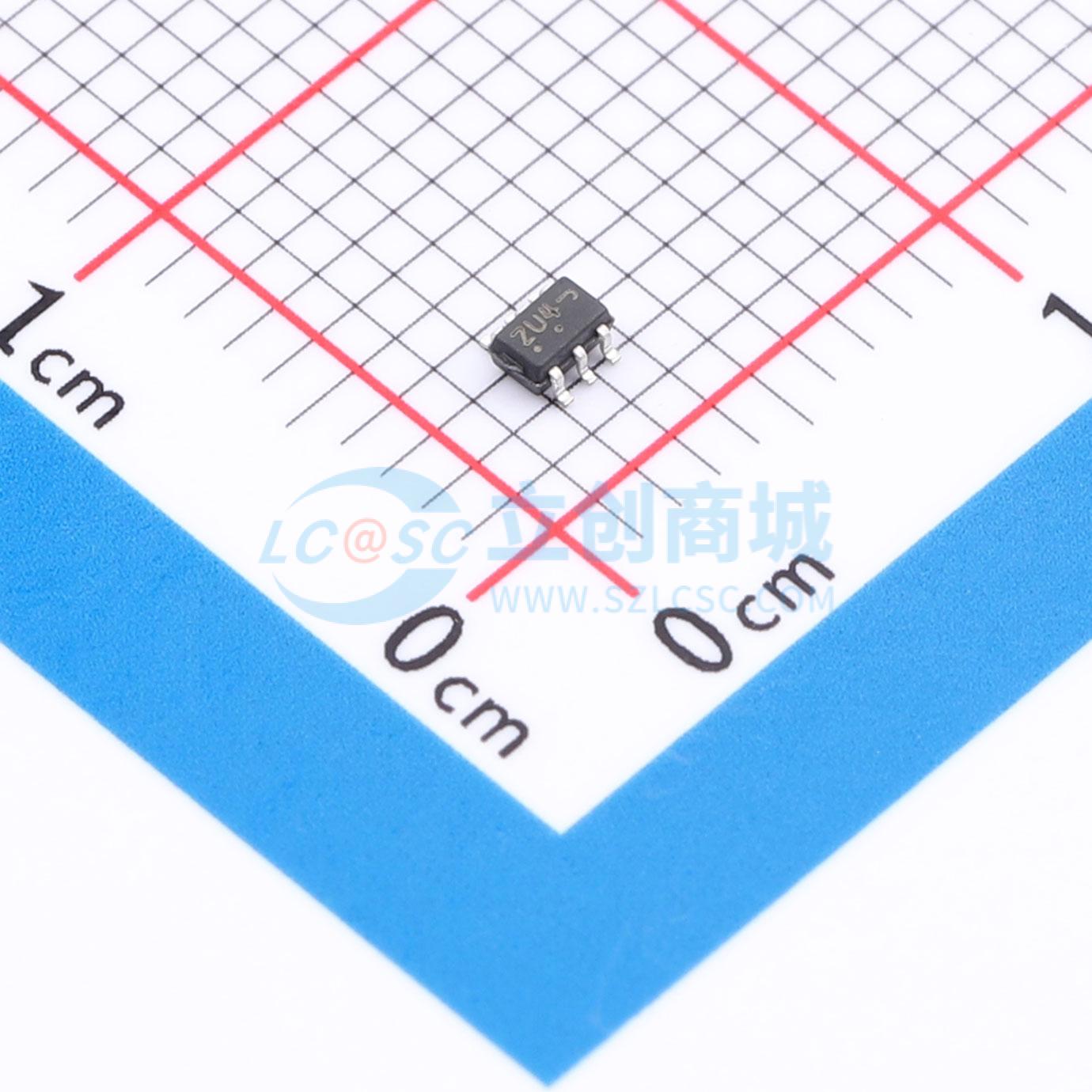

温馨提醒：图片仅供参考，商品以实物为准
NC7WZU04AP6X
TinyLogic UHS双无缓冲反相器
- 描述
- 是一款双无缓冲反相器，采用节省空间的SC-88 6引脚封装。特殊用途的无缓冲电路设计，适用于晶体振荡器或模拟应用。内部电路仅由一级输出组成，允许该器件用于这些振荡器或模拟应用。采用先进的CMOS技术制造，可实现超高速和高输出驱动能力，同时在非常宽的VCC工作范围内保持低静态功耗。器件规定在1.65V至5.5V的VCC范围内工作。当VCC为0V时，输入为高阻抗。输入可承受高达5.5V的电压，与VCC工作电压无关。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NC7WZU04AP6X
- 商品编号
- C29226404
- 商品封装
- SC-88
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 2 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 2.7V；1.55V；2.1V；1.6V；4V | |
| 输出低电平(VOL) | 200mV；200mV；200mV；300mV；500mV | |
| 传播延迟(tpd) | 2.2ns@5V,15pF | |
| 系列 | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
NC7WZU04A是安森美超高速系列微型逻辑器件中的一款双路无缓冲反相器，采用节省空间的SC-88 6引脚封装。其专用的无缓冲电路设计旨在用于晶体振荡器或模拟应用。内部电路仅由一级输出级构成，使该器件能够用于此类振荡器或模拟应用。该器件采用先进的CMOS工艺制造，在极宽的VCC工作电压范围内，既能实现超高速和高输出驱动能力，又能保持低静态功耗。该器件规定在1.65V至5.5V的VCC范围内工作。当VCC为0V时，输入端呈现高阻抗。输入可承受高达5.5V的电压，与VCC工作电压无关。
商品特性
- 节省空间的SC-88 6引脚封装
- 适用于晶体振荡器和模拟应用的无缓冲设计
- 平衡的输出驱动能力：在4.5V VCC下为±8mA
- 宽广的VCC工作范围：1.65V至5.5V
- 低静态功耗：在5V VCC、TA = 25°C时，ICC < 1μA
- 这些器件为无铅、无卤素/无BFR且符合RoHS标准
