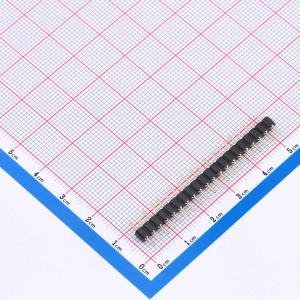

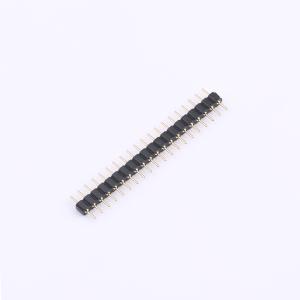

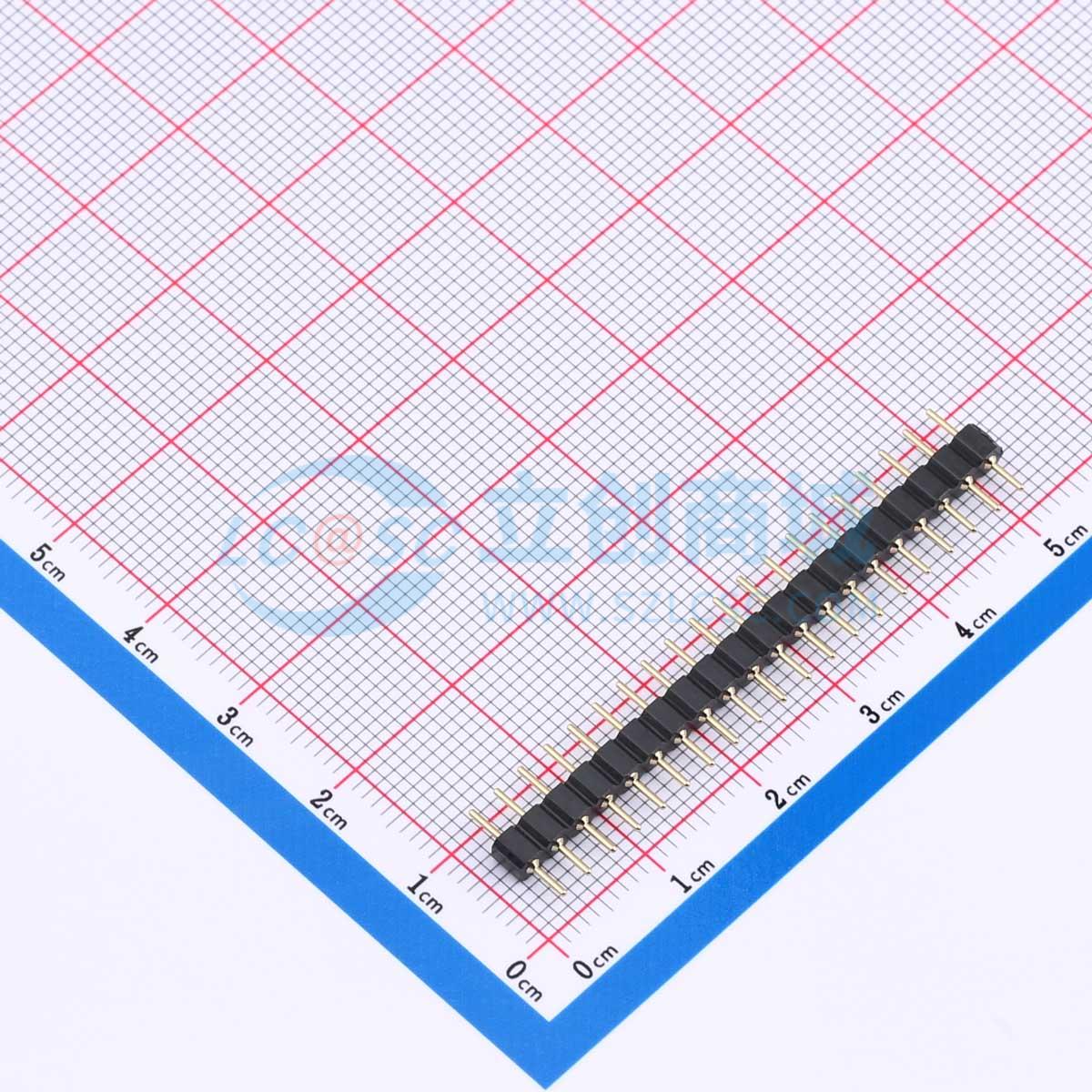

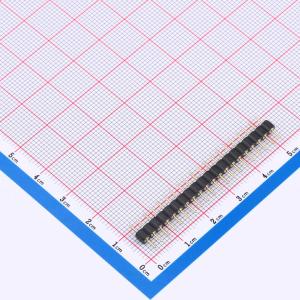

X5511WV-20-C35D35-1000

1x20P 间距:2.54mm 圆针直插

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: D3.5mm,L=10mm,PPS料
品牌名称: XKB Connection(中国星坤)
商品型号: X5511WV-20-C35D35-1000
商品编号: C2883445
商品封装: 插件,P=2.54mm
包装方式: 袋装
商品毛重: 1.74克(g)

商品参数

商品概述

推荐的印刷电路板布局（±0.05）。引脚（外套）为黄铜，机加工的CuZn38Pb2材质；绝缘体为PPS UL94V - 0，颜色为黑色；额定电流3安培；配合引脚0.50mm；机械寿命至少500次循环；接触电阻最大10mΩ；介电强度最小1000V RMS；工作温度-40°C到+105°C；焊接温度+255°C。产品编号包含系列号、类别（W - 晶圆）、焊接板角度（V - 直180°）、排号 - 引脚号（XX - 01P - 40P）、引脚长度（C = 3.5mm、D = 3.5mm）、型号1000等信息。

商品特性

引脚材质为机加工的CuZn38Pb2黄铜
绝缘体为PPS UL94V - 0黑色材质
额定电流3安培
配合引脚0.50mm
机械寿命至少500次循环
接触电阻最大10mΩ
介电强度最小1000V RMS
工作温度-40°C到+105°C
焊接温度+255°C

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	排针
	插针结构	1x20P
	间距	2.54mm
	行距	2.54mm
	圆针/方针	圆针
	安装方式	直插
	排数	单排
	总PIN位数	20P
	额定电流	3A

	属性	参数值
	额定电压	250V
	配合针长度	-
	塑高	3mm
	端接针长度	-
	触头材质	黄铜
	触头镀层	金
	工作温度	-40℃~+105℃
	颜色	黑色
