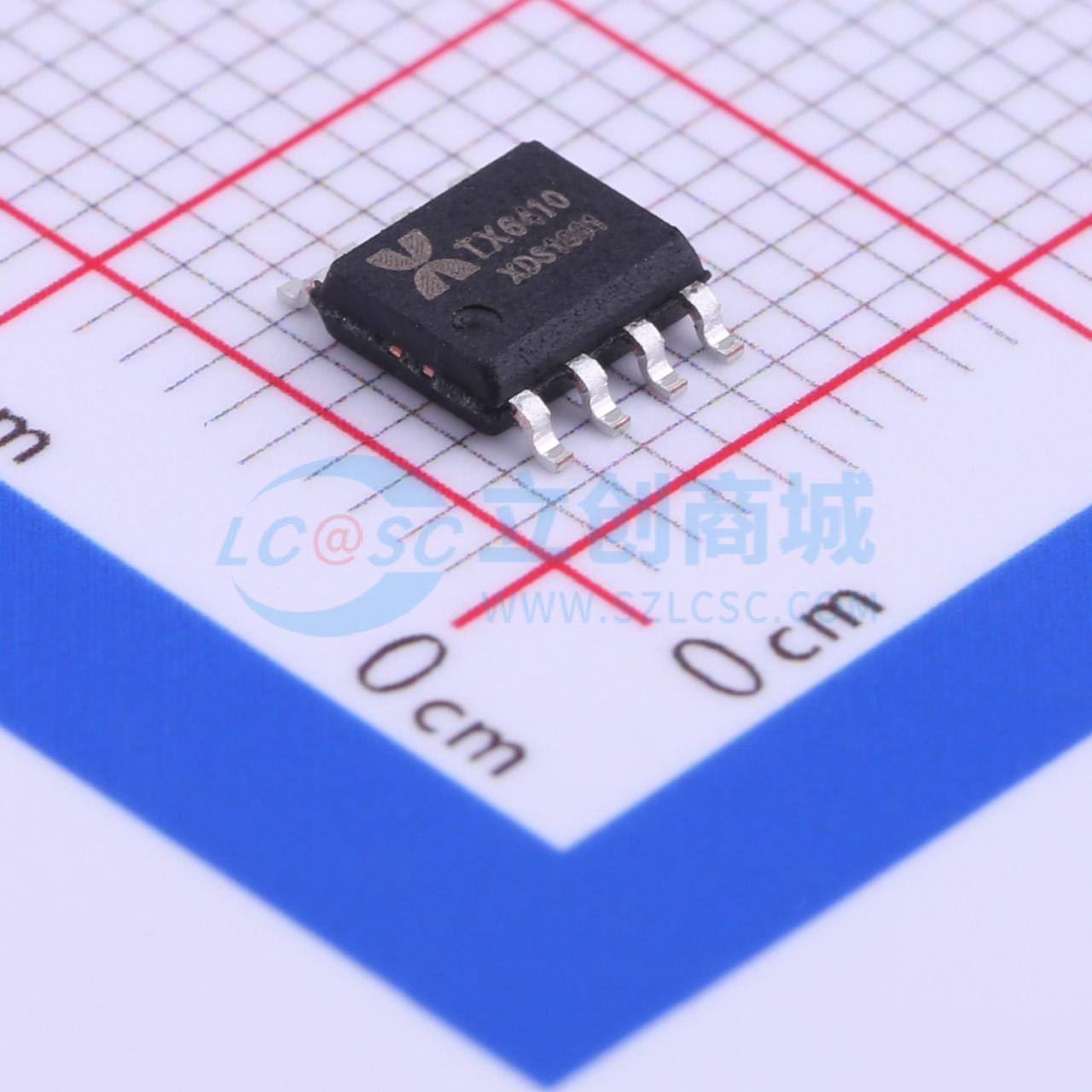

温馨提醒：图片仅供参考，商品以实物为准
TX6410
停产 输出2A PWM调光
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- XDS(芯鼎盛)
- 商品型号
- TX6410
- 商品编号
- C329280
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.161克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压 | 2.5V~30V | |
| 通道数 | 1 | |
| 输出电压 | 2.5V~30V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 2A | |
| 调光 | PWM | |
| 工作温度 | -40℃~+120℃ |
商品概述
TX6410是一种带PWM调光功能的线性降压LED恒流驱动器，仅需外接一个电阻就可以构成一个完整的LED恒流驱动电路，调节该外接电阻可调节输出电流，输出电流范围为10~2000mA。 内置30V/50mΩ MOS。 内置过热保护功能，可有效保护芯片，避免因过热而造成损坏。具有很低的静态电流，典型值为49uA。 带PWM调光功能，可通过在DIM脚加PWM信号调节LED电流。 芯片采用ESOP8封装，内置散热片接LED脚。
商品特性
- VDD工作电压：2.5 - 6V
- 输出电流：10mA - 2A
- 内置30V/50mΩ MOS
- PWM调光：最高频率10KHz
- 输出电流精度：±4%
- 内置过热保护
- 低静态电流49uA
应用领域
- 网络系统
- 医疗设备消费类电子产品
- 线性LED照明驱动（LED手电筒、LED台灯）
- LED矿灯、LED指示灯等
