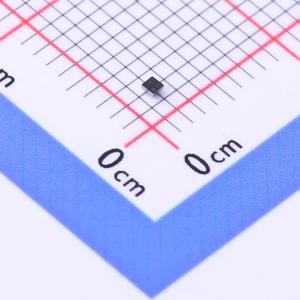

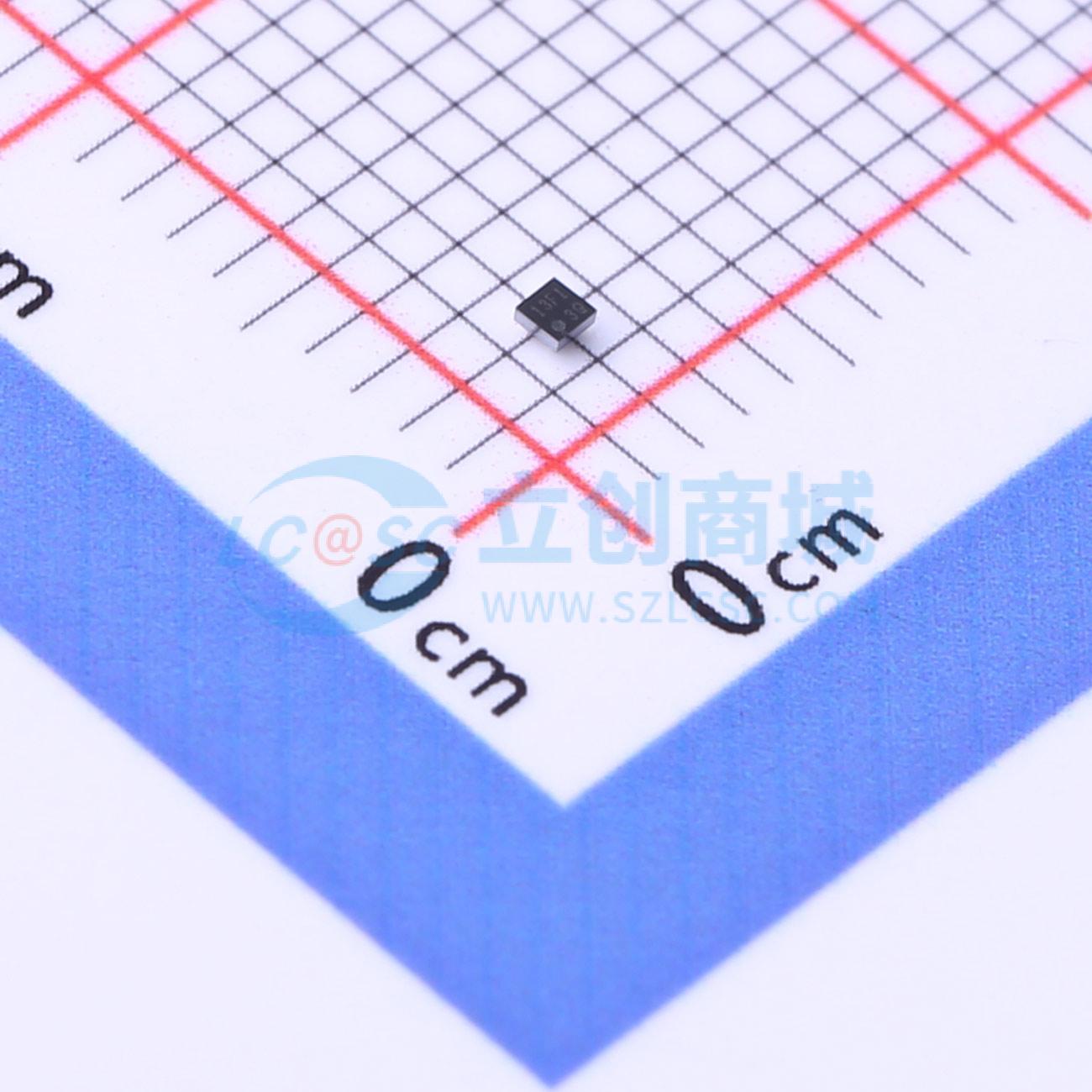

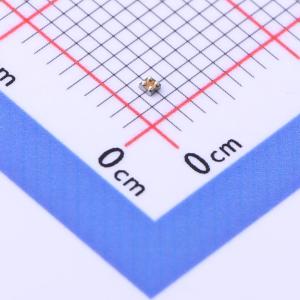

TPS22930AYZVR

TPS22930 是一款小型、低 RON 负载开关，具有可控导通功能。器件包括一个 P 沟道 MOSFET，可在1.4V 至 5.5V 的输入电压范围内运行。此开关由一个开/关输入 (ON) 控制，此输入能够与低压控制信号直接相连。TPS22930 高电平使能。 TPS22930 采用超小型、节省空间的 4 引脚 CSP 封装并可在 -40°C 至 85°C 的自然通风温度范围内运行。 TPS22930 器件通过在反向电压（也称为反向电流）情况下禁用体二极管来提供电路断路器功能。只有当电源开关被禁用时（关闭）反向电流保护才被激活。当输出电压 (VOUT) 被驱动至高于输入 (VIN) 时，此器件释放体二极管来停止流向开关输入一侧的电流。此外，如果此输入电压过低，欠压锁定 (UVLO) 保护会将此开关关闭。 为了避免涌入电流，此器件的转换率由内部控制。

• 集成型单通道负载开关超小型 4 端子晶圆芯片级封装（显示了标称尺寸 -详情请见附录）– 0.9mm×0.9mm ， 0.5mm 间距， 0.5mm 高度(YZV)
• 输入电压范围：1.4V 至 5.5V
• 超低 R 导通电阻
  • VIN = 5V 时， RON = 35mΩ
  • VIN = 3.6V 时， RON = 36mΩ
  • VIN = 1.8V 时， RON = 49mΩ
• 2A 最大持续开关电流
• 低静态电流（小于 3μA）
• 低控制输入阈值
• 支持使用1.2V/1.8V/2.5V/3.3V 逻辑
• 受控压摆率
• 欠压锁定
• 禁用时，反向电流保护

• 智能手机/无线手持终端
• 便携式工业/医疗设备
• 便携式媒体播放器
• 销售点终端
• GPS 导航设备
• 数码相机便携式仪表
