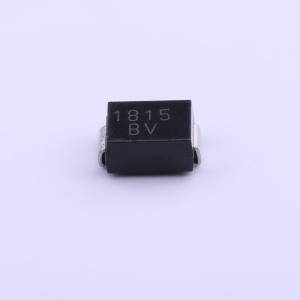

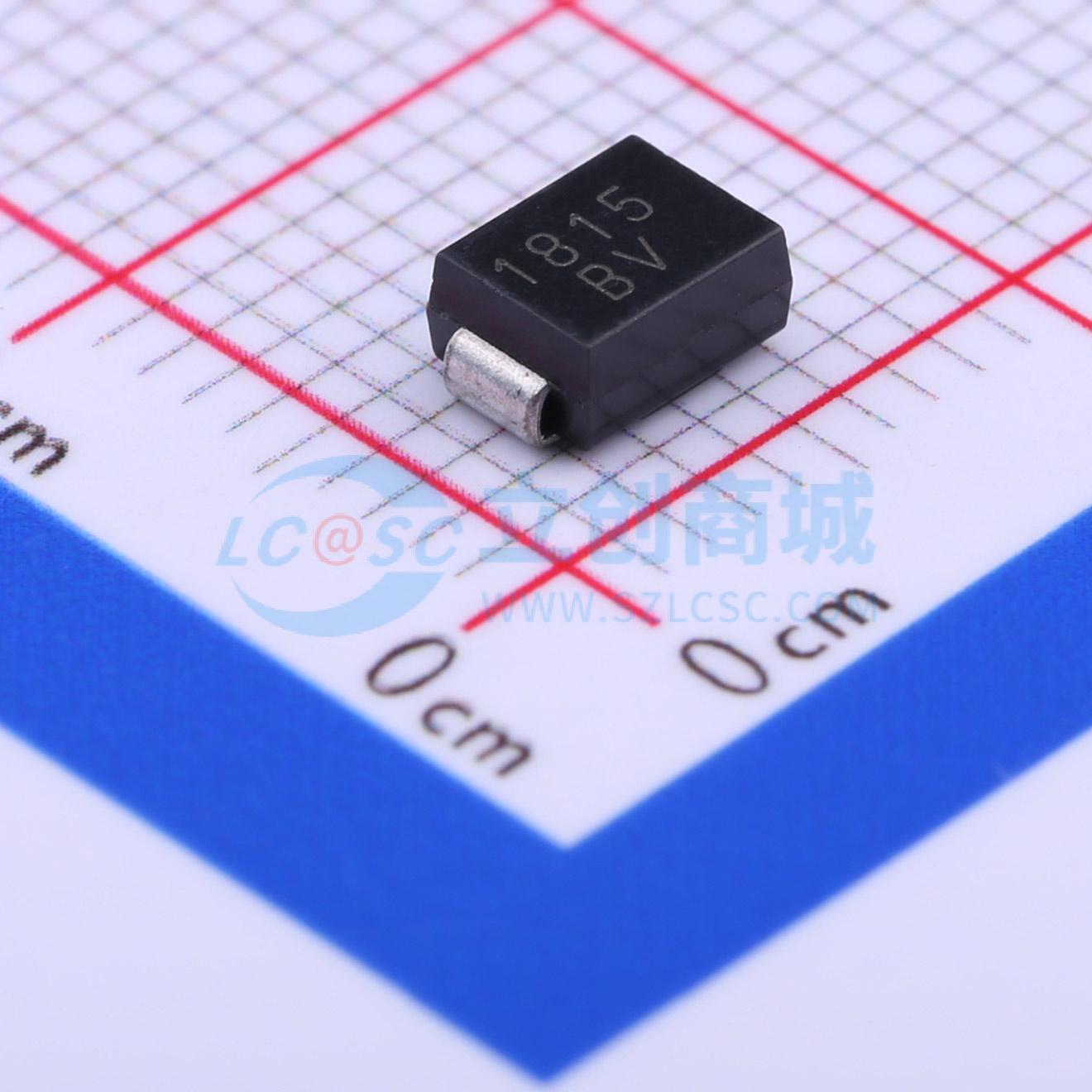

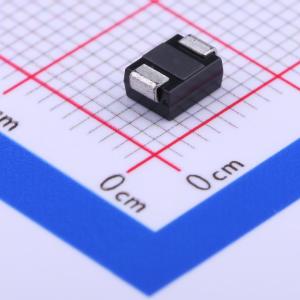

温馨提醒：图片仅供参考，商品以实物为准
SMBJ20CA
双向TVS 20V截止 峰值浪涌电流：18.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：峰值功率耗散：在10 x 1000 μs脉冲下为600W。 低轮廓封装。 出色的钳位能力。 玻璃钝化结。 快速响应时间：通常从0V到最小击穿电压小于1ps。 当最小击穿电压高于12V时，典型反向电流小于1μA。 IEC 61000-4-2 ESD：空气放电30kV，接触放电30kV。 符合IEC 61000-4-2的数据线路ESD保护。 符合IEC 61000-4-4的数据线路EFT保护。 无卤且符合RoHS标准。 无铅表面处理
- 品牌名称
- PN SILICON(智晶)
- 商品型号
- SMBJ20CA
- 商品编号
- C328761
- 商品封装
- SMB
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 20V | |
| 钳位电压 | 32.4V | |
| 峰值脉冲电流(Ipp) | 18.5A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W@10/1000us | |
| 击穿电压 | 25.5V | |
| 反向电流(Ir) | 5uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 脉冲宽度为 10 x 1000 μs 时，峰值功耗 600W
- 薄型封装
- 出色的钳位能力
- 玻璃钝化结
- 快速响应时间：从 0V 到最小击穿电压（BV min）通常小于 1ps
- 最小反向击穿电压（VBR min）高于 12V 时，典型反向电流（IR）小于 1μA
- 符合 IEC 61000 - 4 标准，对数据线进行静电放电（ESD）保护
- 符合 IEC 61000 - 4 标准，对数据线进行电快速瞬变脉冲群（EFT）保护
- 无卤无铅涂层
