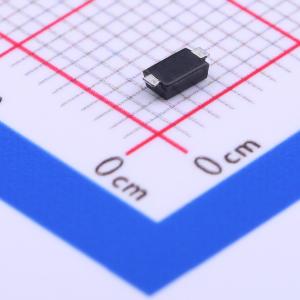

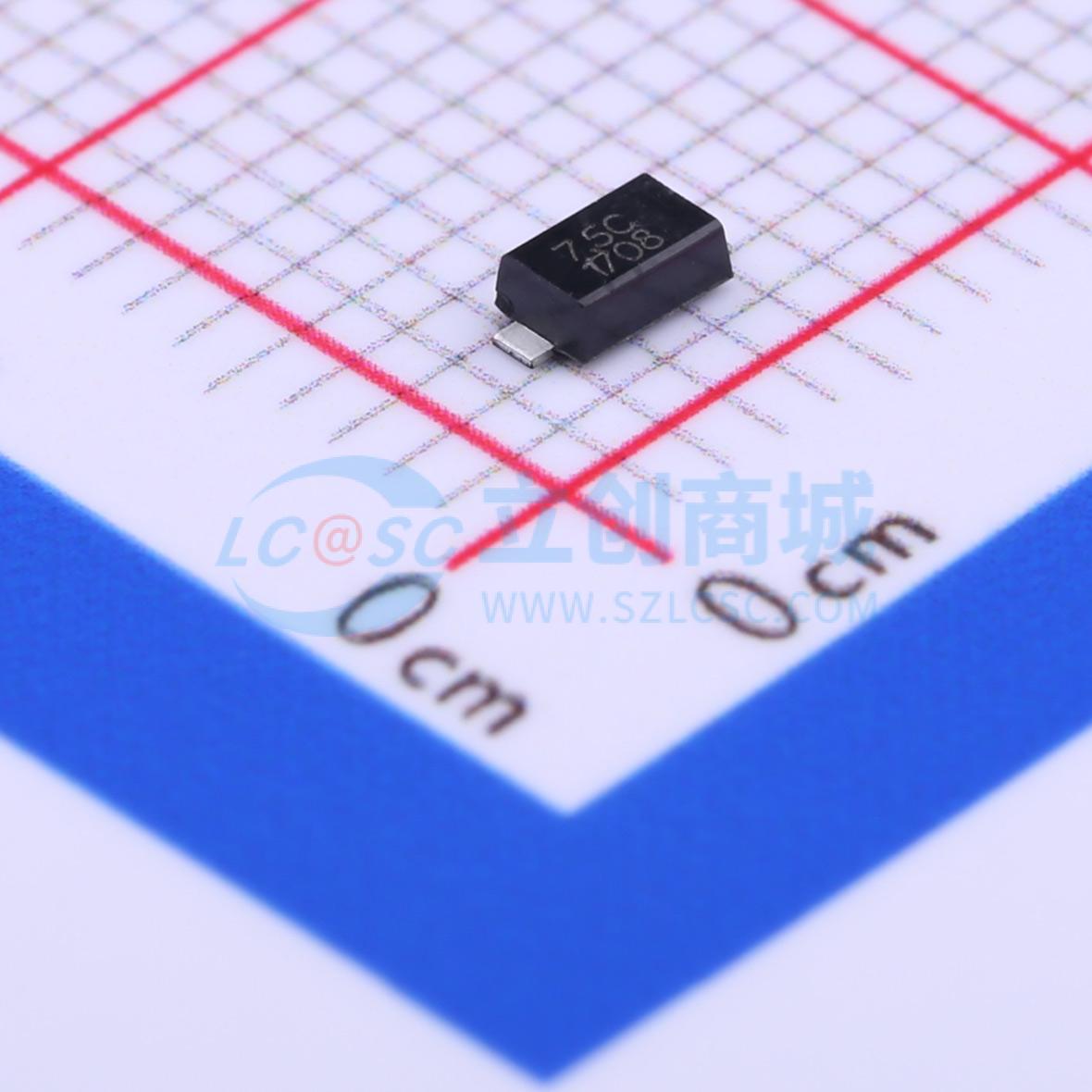

PESDU0781D1F

ESD保护二极管(浪涌)Pppm=1450w,Vrwn=7v

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

品牌名称: PN SILICON(智晶)
商品型号: PESDU0781D1F
商品编号: C328760
商品封装: SOD-123FL
包装方式: 编带
商品毛重: 0.039克(g)

商品参数

商品概述

PESDU0781D1F是一款双向TVS二极管，采用领先的单片硅技术，响应时间快，ESD钳位电压低，是保护电压敏感数据和电源线的理想解决方案。该器件符合IEC 61000 - 4 - 2（ESD）标准，空气放电±30 kV，接触放电±30 kV。它采用SOD - 123FL无铅封装。其尺寸小且具备高ESD/浪涌保护能力，使PESDU0781D1F成为保护手机、数码相机、音频播放器及其他众多便携式应用的理想选择。

商品特性

保护一条数据或电源线
超低泄漏电流：纳安级
低工作电压：7V
超低钳位电压
符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试空气放电：±30 kV 接触放电：±30 kV
- IEC61000 - 4 - 5（雷击）200A（8/20μs）
符合RoHS标准

应用领域

快速充电电池充电器
电源管理系统
手机及配件
个人数字助理
笔记本电脑和手持设备
便携式仪器
数码相机
外设

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	7V
	钳位电压	25V
	峰值脉冲电流(Ipp)	200A@8/20us
	峰值脉冲功率(Ppp)	5kW@8/20us

	属性	参数值
	反向电流(Ir)	5uA
	通道数	单路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	400pF
