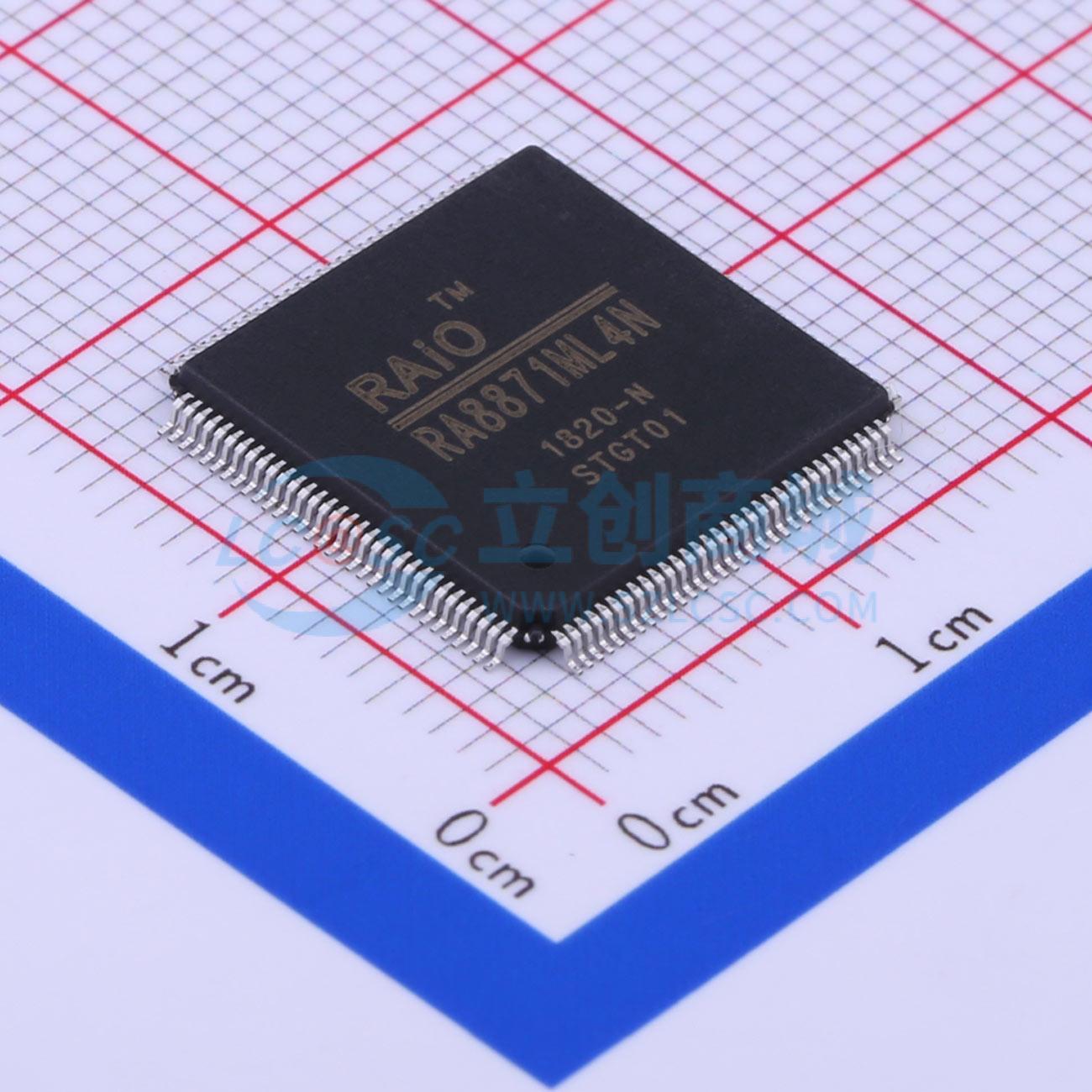

RA8871ML4N

RA8871M是针对中小尺寸TFT LCD所开发的低成本彩色控制器，具有內建Buffer RAM ，为了可以快速对外部的显示内存进行屏幕更新，因此RA8871M提供一高效频宽的8/16bit异步并列的主控端接口，RA8871M提供多段的显示内存缓冲区段，并提供画中画 (PIP)、透明度控制与显示旋转镜像等功能。

• 图框缓冲区：內建Buffer RAM
• 主控端界面：
  • 支持8080/6800 8/16-bit异步并列接口，对于扩展的MPU周期提供Xnwait的信号以供交握
  • 支持串行主控端接口，例如IIC, 3/4-wire SPI
  • 对于图像数据写入支持镜像与旋转的功能
• 输入显示数据格式：
  • 1bpp: 单色 (1-bit/像素)
  • 8bpp: RGB 3:3:2 (1-byte/像素)
  • 16bpp: RGB 5:6:5 (2-byte/像素)
  • 24bpp: RGB 8:8:8 (3-byte/像素或4-byte/像素)
  • Index 2:6 (64索引色/像素并带透明度属性)
  • αRGB 4:4:4:4 (4096索引色/像素并带透明度属性)
• 显示模式：使用者可以设定24/18/16-bit TFT显示输出方式
• 支援屏幕分辨率：
  • 支持屏幕分辨率320×240, 240×320, 480×272, 480×320, 320×480像素
  • 最大可支持480×320×24 -bit
• 显示功能：
  • 使用者可自行定义4个32X32图形光标
  • 显示窗口：显示窗口大小是经由定义LCD缓存器得到，而透过底图 (canvas) 缓存器设定可以对显示窗口进行全部或部分更新。工作窗口的大小与起始位置的分辨率在水平上必须是以8个像素的倍数，以垂直而言则是1个扫描线的倍数。窗口的坐标参考零点为左上角(即使在翻转图像或旋转文字时，亦不需要主控端处理)
  • 支持两个画中画窗口，当致能画中画窗口时则画中画窗口会永远显示在主窗口中。画中画窗口的大小与起始位置水平上是4个像素的倍数，垂直上则是一条扫描线。透过设定画中画窗口的起始位置可以达成图像的滚动。 画中画1的窗口永远显示在画中画2上面
  • 唤醒显示效果如果被致能时，那唤醒时可以快速显示预先储存在Buffer RAM中的显示数据。这个功能是在Standby与Suspend模式唤醒时使用
  • 垂直翻转显示功能只适用在显示上，对于其它功能子方块的读写是不影响的，在垂直翻转显示致能时PIP是被禁能的
