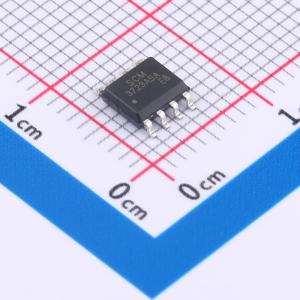

SCM3723ASA

双通道数字隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 采用成熟的标准半导体CMOS技术和电容脉冲隔离技术，这些隔离组件提供了出色的性能和可靠性，优于光耦合器等替代产品。电容脉冲隔离技术是新一代数字隔离器技术，它利用电容分压器原理直接将电压信号传输过隔离电容，无需信号调制和解调。隔离器数据通道独立，不同型号具有不同的传输方向，耐压额定值为3 kV rms，数据速率从直流到150 kbps。器件两侧的电源电压范围为3.0 V至5.5 V，与低电压系统兼容，并能在隔离屏障上实现电压转换功能。当未施加输入电源时，输出会转换到预设状态。
品牌名称: MORNSUN(金升阳)
商品型号: SCM3723ASA
商品编号: C2874844
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

商品概述

数字隔离器SCM3721ASA/SCM3723ASA采用标准CMOS技术和电容脉冲隔离技术设计而成。在性能和可靠性方面均优于光耦和其他数字隔离器产品。电容脉冲隔离技术是新一代数字隔离器技术，利用电容分压原理，在不需要调制和解调的情况下，实现电压信号跨越隔离介质精准传输。SCM3721ASA/SCM3723ASA传输通道间彼此独立，有不同传输方向的型号布局，可实现3KV rms隔离耐压等级和DC到150Kbps信号传输。支持3.0V到5.5V的工作电压，并支持3.0V到5.5V信号电平转换。当输入电源不供电或无输入信号，输出电源供电正常的情况下，隔离器输出默认电平。

SCM3721ASA／SCM3723ASA是以独特的电容脉冲隔离技术为基础的数字隔离器。电容脉冲隔离技术是新型的数字隔离传输技术。使用电容分压的原理传输信号，直接通过隔离电容隔离而无需信号调制和解调。相比传统的Opto - couple技术、icoupler技术、OOK技术、电容脉冲隔离技术是一种更重要和简洁的隔离信号传输，从而大大简化了电路设计并明显提高了设备性能。例如：低功耗、传输速率快、抗干扰能力强，噪声小。使用半导体互补型金属氧化半导体技术和创新的电容脉冲隔离技术设计，这些隔离器件具有出色的性能特征和可靠性，优于光耦设备和其他集成式隔离器等同类产品。

SCM3721ASA/SCM3723ASA是双通道，一进一出和二出，通道间独立而且隔离耐压可以达到1.5 KV rms到3.0 kV rms，最大传输速率可达150Kbps，具有增强ESD防护能力的数字隔离器。输入/输出设计技术允许3.0 V到5.5 V供电电压范围，提供3.3 V和5 V逻辑电平的转换。具有比较低的传输延时和高的传输速度。该结构为高的共模瞬态抗扰度和高的抗电气噪声和磁性干扰能力而设计。

商品特性

支持3.0V到5.5V信号电平转换
高共模瞬变抗扰度：150 kV/μs（典型值）
辐射和传导噪声的高抗干扰能力
增强ESD性能
超低功耗0.55mA通道(150Kbps)
宽工作温度范围: -40°C~125°C
3KV rms隔离耐压
最高传输速率:150kbps

应用领域

通用多通道隔离
工业现场总线隔离

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	2
	反向通道数	0
	最大数据速率	150Kbps
	默认输出	高电平
	隔离电压(Vrms)	3000

	属性	参数值
	CMTI(kV/us)	150kV/us
	工作温度	-40℃~+125℃
	工作电压(VCCA)	3V~5.5V
	工作电压(VCCB)	3V~5.5V
	传播延迟(tpd)	4.5us
