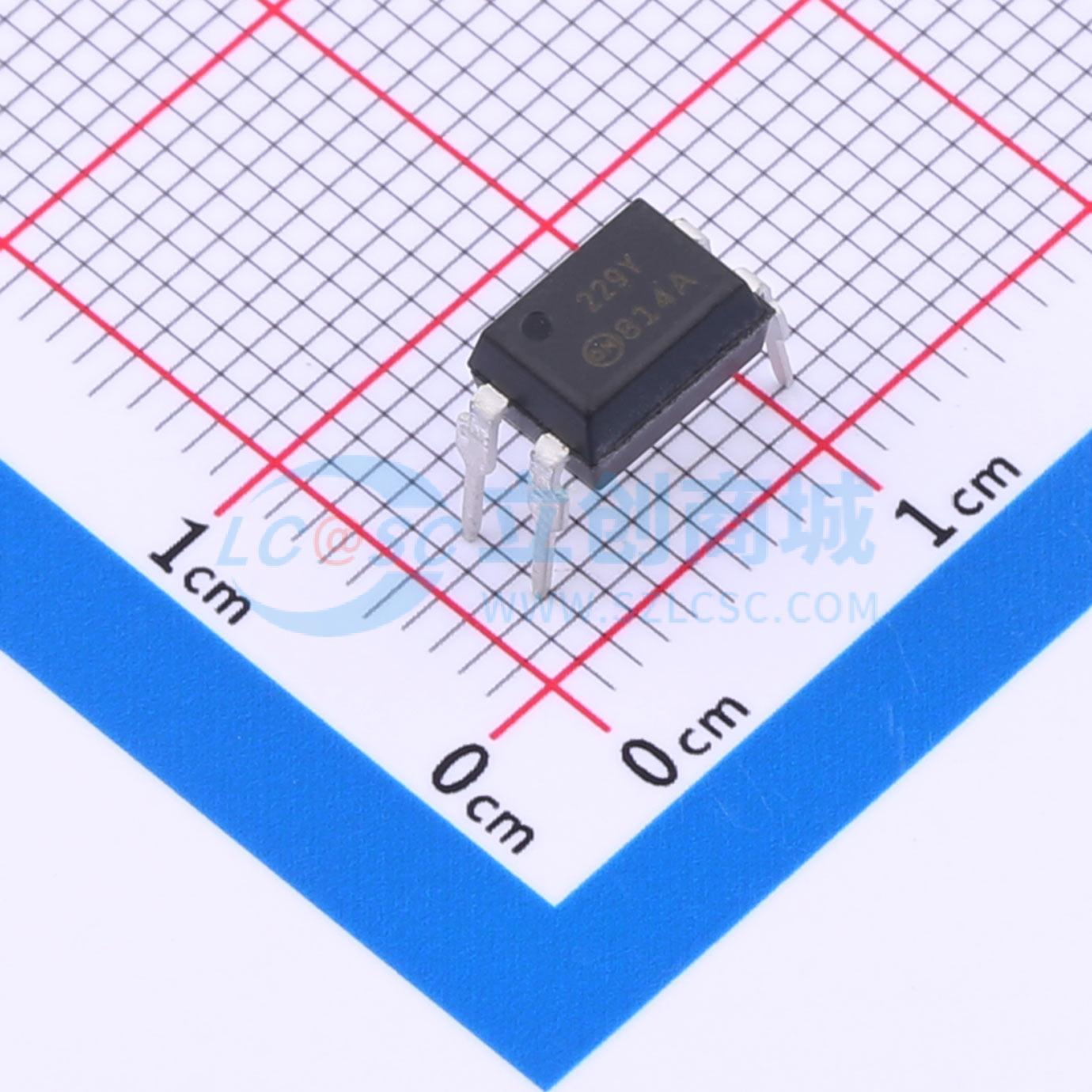

温馨提醒：图片仅供参考，商品以实物为准
FOD814A
4引脚DIP光电晶体管光耦合器
- 描述
- FOD814包含两个反向并联的砷化镓红外线发光二极管，该二极管驱动4引脚双列直插封装中的硅光电晶体管输出。 FOD817 系列包含砷化镓红外线发光二极管，该二极管驱动 4 引脚双列直插封装中的硅光电晶体管。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FOD814A
- 商品编号
- C327482
- 商品封装
- PDIP-4
- 包装方式
- 管装
- 商品毛重
- 0.51克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 70V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+105℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 150% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品概述
FOD814由两个反向并联的砷化镓红外发光二极管组成，驱动一个采用4引脚双列直插式封装的硅光电晶体管输出。FOD817系列由一个砷化镓红外发光二极管驱动一个采用4引脚双列直插式封装的硅光电晶体管组成。
商品特性
- 交流输入响应（FOD814）
- 选定组别的电流传输比
- FOD814：20–300%
- FOD814A：50–150%
- FOD817：50–600%
- FOD817A：80–160%
- FOD817B：130 - 260%
- FOD817C：200 - 400%
- FOD817D：300–600%
- 保证最小BVCEO为70 V
- 安全与法规认证
- UL1577，5000 VACRMS，持续1分钟
- DIN EN/IEC60747−5−5
- 该器件无铅
应用领域
- FOD814系列
- 交流线路监测器
- 极性未知的直流传感器
- 电话线接口
- FOD817系列
- 电源稳压器
- 数字逻辑输入
- 微处理器输入
