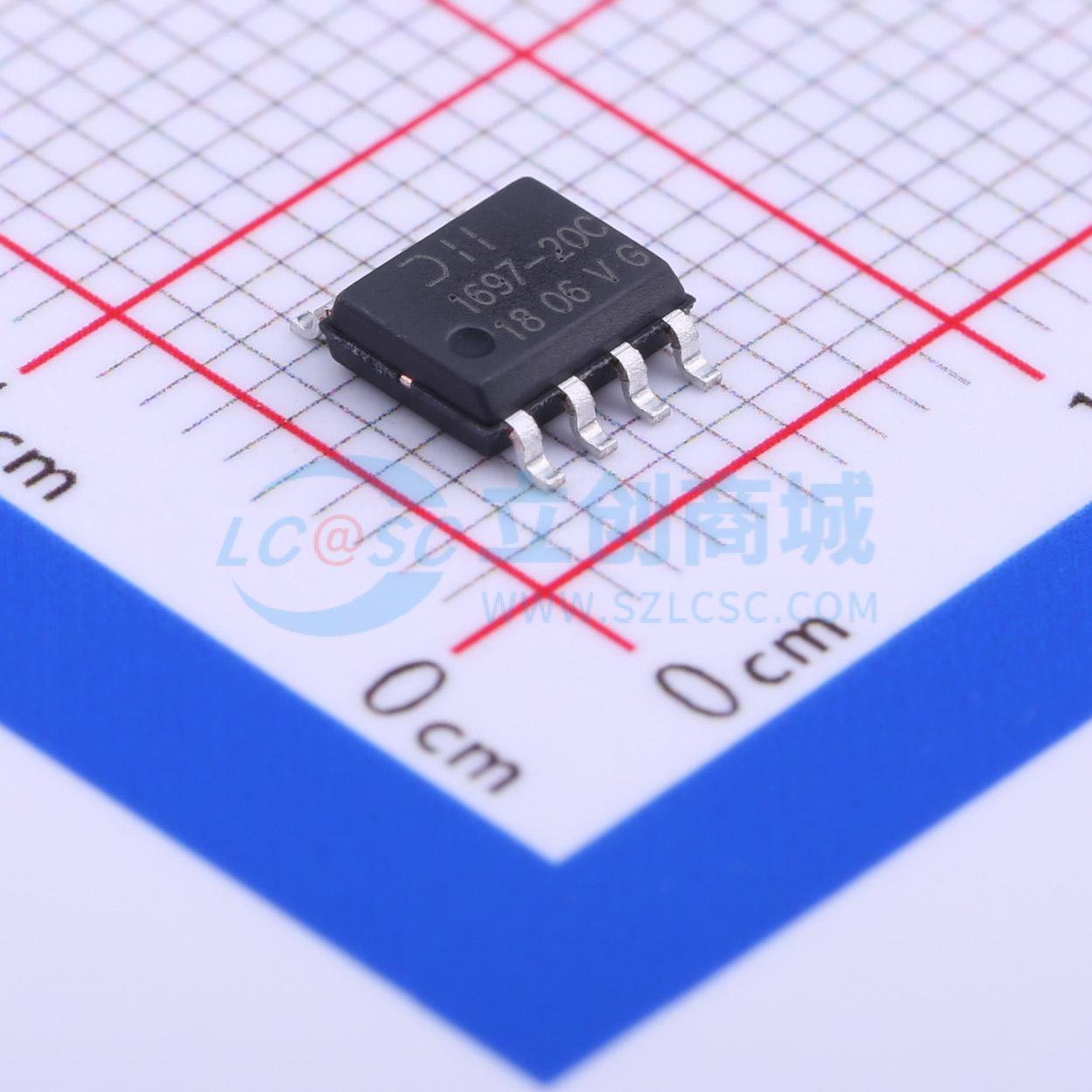

AL1697-20CS7-13

输出2A 降压,升压型驱动

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是高性能、高功率因数、高效率和高精度的升降压LED驱动器，适用于市电可调光LED灯应用。其拓扑结构可在宽线路和负载调节范围内提供精确的输出电流。宽开关频率在边界传导模式（BCM）下工作，便于进行EMI/EMC设计和测试，以符合最新法规标准。内置MOSFET解决方案，无需辅助绕组和外部高压MOSFET，降低了物料清单（BOM）成本
品牌名称: DIODES(美台)
商品型号: AL1697-20CS7-13
商品编号: C326513
商品封装: SOIC-7
包装方式: 编带
商品毛重: 0.17克(g)

商品参数

	属性	参数值
	调光	PWM
	特性	过温保护(OTP)；过流保护(OCP)；过压保护(OVP)；短路保护(SCP)
	拓扑结构	降压-升压
	工作温度	-40℃~+105℃
	开关管(内置/外置)	内置
	恒流精度	3%

商品概述

AL1697是一款高性能、高功率因数、高效率且高精度的升降压LED驱动器，适用于市电调光LED灯应用。AL1697拓扑结构可在宽输入电压和负载调节范围内提供精确的输出电流。较宽的开关频率工作于边界导通模式（BCM），便于进行EMI/EMC设计和测试，以满足最新的法规标准。内置MOSFET的AL1697解决方案无需辅助绕组和外部高压MOSFET，从而降低了物料清单（BOM）成本。AL1697具备丰富的保护功能，可提高系统的安全性和可靠性。当驱动器温度高于内置的热折返保护触发点时，AL1697会开始降低输出电流。 AL1697适用于多种调光器，包括前沿和后沿调光器。部分应用可实现低至1%的深度调光。AL1697的调光曲线符合NEMA SSL6标准。 AL1697采用SO - 7封装，该封装在高压MOSFET的漏极与低压引脚之间提供了额外的引脚间距，以增强电气隔离。

商品特性

三种内部高压MOSFET选项：适用于超结的RDSON为2.8Ω（3A / 400V）、4Ω（2A / 600V）和1.8Ω（4A / 670V）
精确的电流检测容差：±3%
低启动电流：130μA
低工作电流：170μA（开关频率为4kHz时）
单绕组电感
广泛的调光器兼容性
符合NEMA SSL6调光曲线
内部保护：欠压锁定（UVLO）、前沿消隐（LEB）、逐周期过流保护（OCP）、输出开路/短路保护（OVP/OSP）、热折返保护（TFP）、过温保护（OTP）
SO - 7封装
完全无铅且完全符合RoHS标准，无卤素和锑。“绿色”器件

应用领域

市电调光LED灯
离线式LED电源驱动器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	类型	AC-DC
	工作电压(DC)	8.5V~18V
	开关频率	4kHz
	通道数	1
	输出电压	600V
	输出电流	2A
