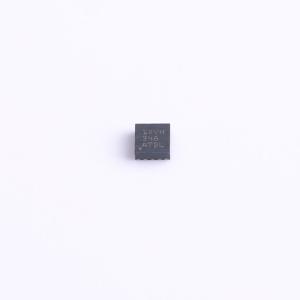

温馨提醒：图片仅供参考，商品以实物为准
TLV75201PDSQT
550mV~5.5V 1A 6V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLV752 1A、低 IQ、高 PSRR、可调节、双通道低压降 (LDO) 稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV75201PDSQT
- 商品编号
- C2870243
- 商品封装
- WSON-10-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.030223克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 6V | |
| 输出电压 | 550mV~5.5V | |
| 输出电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 65dB@(1kHz) | |
| 功能特性 | 使能控制；过流保护；短路保护；输出放电；内置软启动；热关断；输入欠压保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出类型 | 可调 | |
| 输出通道数 | 2 |
商品概述
TLV752 是一款双通道、可调节的 1A 低压降 (LDO) 稳压器。该器件采用小型 10 引脚 2mm × 2mm WSON封装，具有 25μA 的静态电流，同时提供快速的线路和负载瞬态响应。该 TLV752 具有 225mV 的低压降，有助于提高总功效。TLV752 具有宽输入和输出电压范围以及出色的输出电流能力，当用于小型印刷电路板 (PCB) 上时，可帮助支持各类应用，如传感器电源、辅助电源轨和具有更低内核电压的现代微控制器。TLV752 可与小型陶瓷输出电容器搭配使用，从而减小整体解决方案尺寸。精密带隙和误差放大器在整个温度范围内具有高精度，最大值为 1.5%。该器件包括集成的热关断、电流限制、有源输出放电和欠压锁定(UVLO) 功能。TLV752 的内部过流保护限制功能可在发生短路事件时减少热耗散。
商品特性
- 输入电压范围:1.5V 至 6.0V
- 可调节输出电压范围:0.55V 至 5.5V
- 极低压降:1A 电流时（3.3VOUT）最大为 225mV
- 高输出精度:过温条件下最大为 1.5%
- IQ典型值为25μA
- 内置软启动功能，具有单调VOUT上升
- 采用2mm × 2mm 10引脚WSON (DSQ)封装
- 有源输出放电
应用领域
- 微服务器和塔式服务器
- 门窗传感器
- 便携式销售终端 (EPOS)
- 可穿戴健身和活动监测仪
- 扫描仪
- Wi-Fi 接入点
- 通信模块
- 传感器电源
- 辅助电源轨
- 具有更低内核电压的现代微控制器
