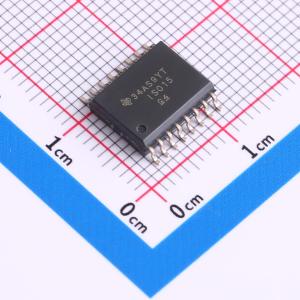

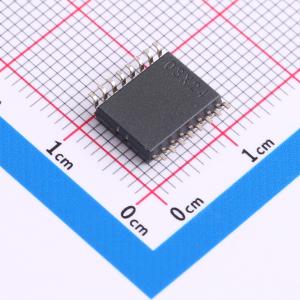

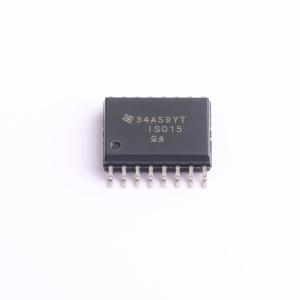

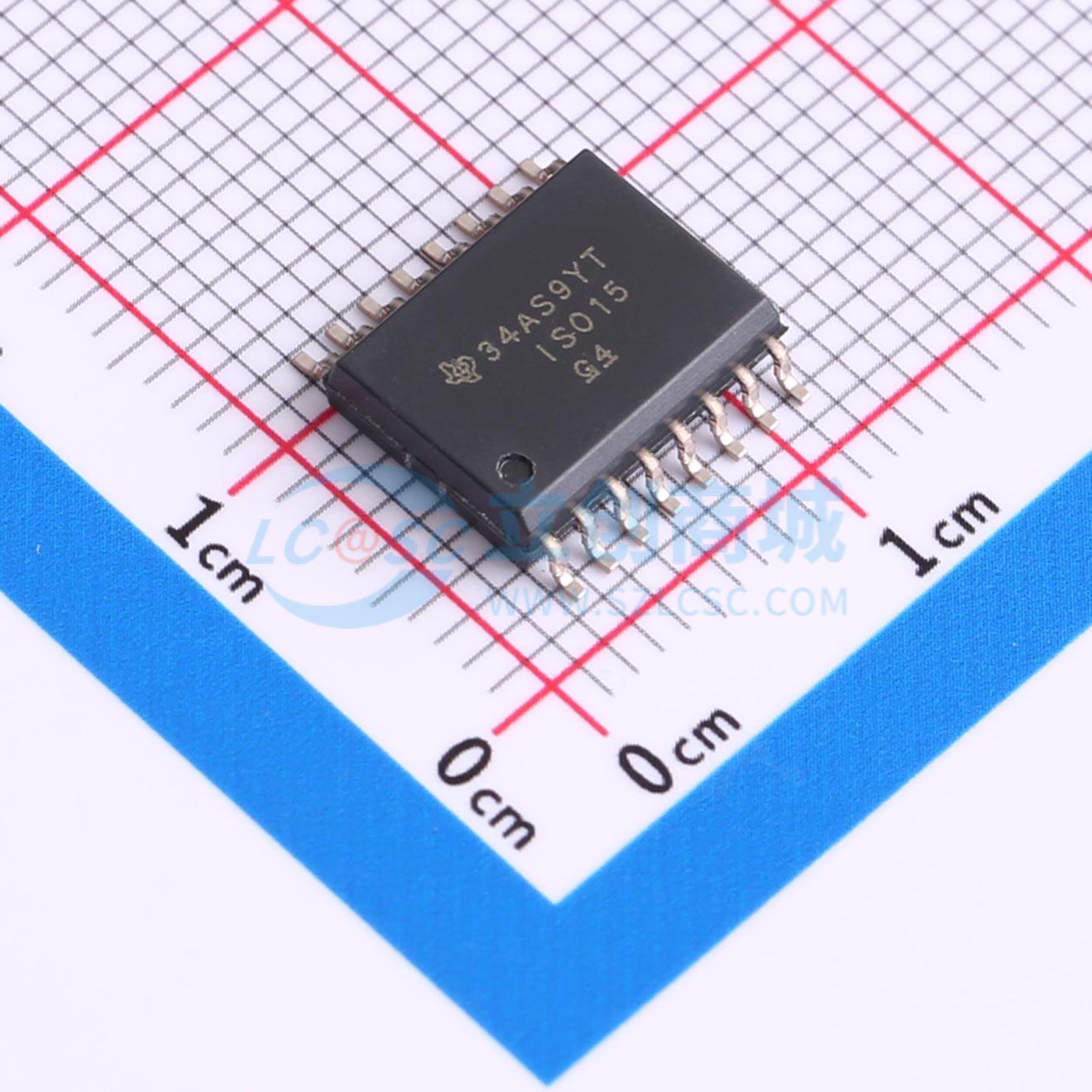

ISO15DWR
隔离式3.3-V半双工和全双工RS-485收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ISO15 1Mbps、半双工、隔离式 RS-485 和 RS-422 收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- ISO15DWR
- 商品编号
- C2869251
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.626059克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式RS485/422收发器 | |
| 最大数据速率 | 1Mbps | |
| 通讯模式 | 半双工 | |
| 隔离电压(Vrms) | 2500 | |
| CMTI(kV/us) | 50kV/us | |
| 驱动器数 | 1 | |
| 接收器数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 8mA | |
| 节点数 | 256 | |
| 静电保护 | ±4kV | |
| 功能特性 | 失效保护电路 | |
| 逻辑侧工作电压 | 3.15V~3.6V | |
| 总线侧工作电压 | 3.15V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
ISOx5是3.3V隔离式RS-485收发器，包含半双工和全双工类型。其中ISO15为隔离式半双工差分线路收发器，ISO35为适用于TIA/EIA 485/422应用的隔离式全双工差分线路驱动器和接收器；ISO15M和ISO35M具有更宽的工作温度范围，为-55℃至125℃，ISO15和ISO35的额定工作温度范围为-40℃至85℃。该类器件断开接地环路后，可在更大的共模电压范围内运行，适合远距离传输线路；其对称隔离栅可在总线收发器和逻辑电平接口之间提供符合标准的隔离，能够显著提高保护水平，降低控制电路受损的风险。
商品特性
- 符合或超出TIA/EIA RS-485的要求
- 1/8单位负载，一条总线上可容纳多达256个节点
- 信号传输速率可达1Mbps
- 具备热关断保护功能
- 低总线电容，典型值为16pF
- 典型瞬态抗扰度为50kV/μs
- 接收器针对总线开路、短路及空闲状态具备失效防护功能
- 可耐受5V电压的3.3V输入
- 获得安全及管理批准，符合多项标准的隔离要求：符合DIN EN IEC 60747-17 (VDE 0884-17)标准的4000VPK隔离，符合UL 1577标准的2500VRMS隔离额定值，符合CSA 62368-1标准的2500VRMS隔离额定值
应用领域
- 安全系统
- 化学品生产
- 工厂自动化
- 电机和运动控制
- HVAC及楼宇自动化网络
- 联网安检站
