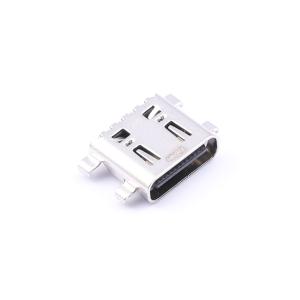

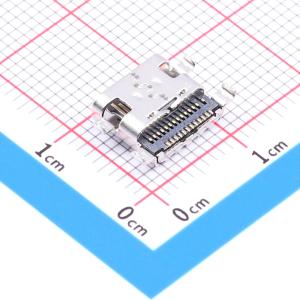

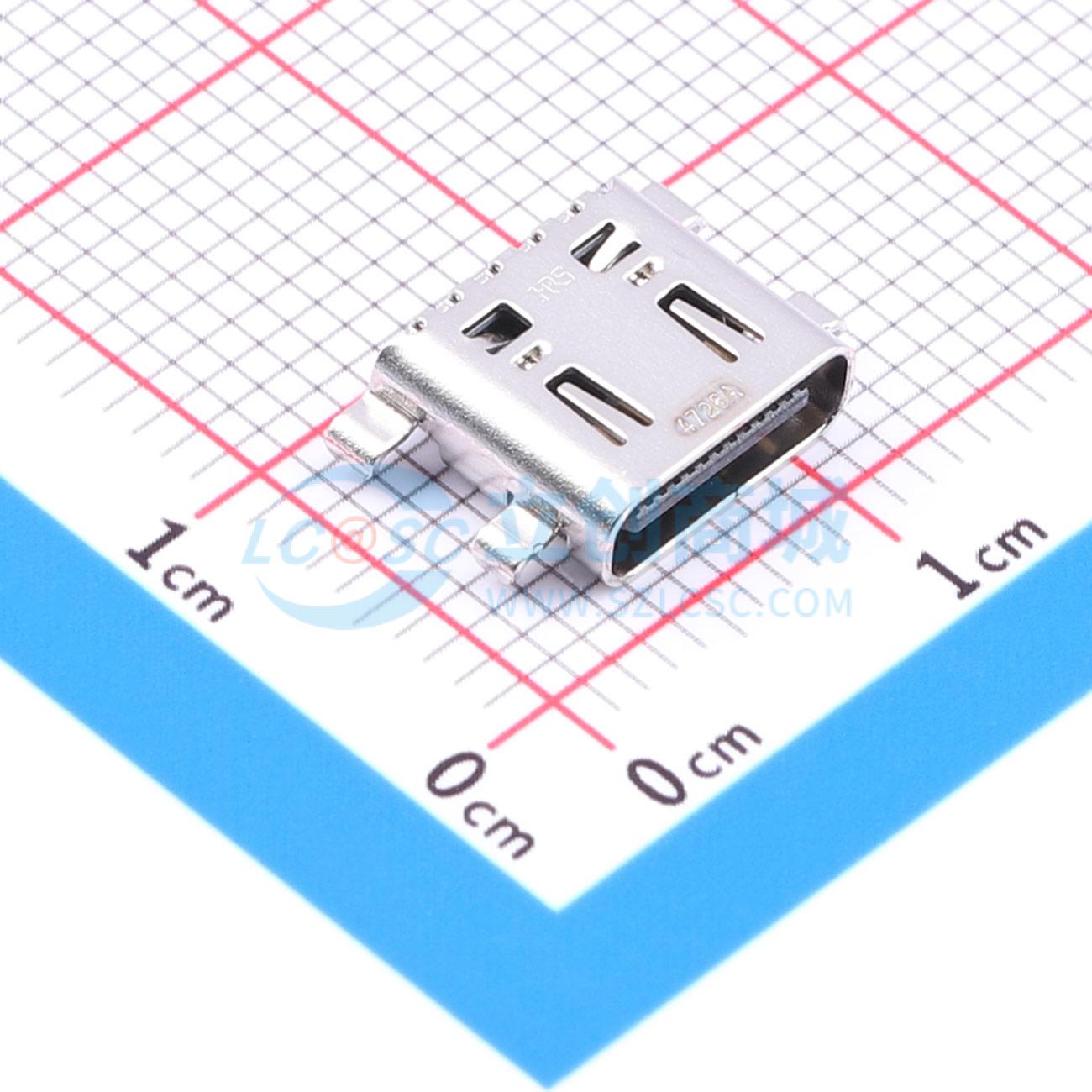

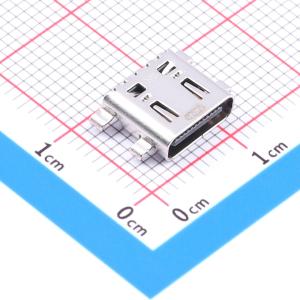

CX90M3-24P
连接器，外壳为不锈钢镀镍，插入件为黑色热塑性塑料，触点和焊接区域镀镍金
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- HRS(广濑)
- 商品型号
- CX90M3-24P
- 商品编号
- C28992326
- 商品封装
- SMD
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB连接器 | |
| 连接器类型 | Type-C | |
| 公母 | 母 | |
| 安装方式 | 卧贴 |
| 属性 | 参数值 | |
|---|---|---|
| 触点数量 | 24P | |
| 端口数量 | 1 | |
| 体长(L) | 7.85mm |
商品特性
- 所有接触引脚的共面度：回流焊前最大0.08，回流焊2次后最大0.10
- 包装数量：每卷1500个
- 盖带剥离力：在300mm/min速度下为10~130gf(0.1~1.3N)
