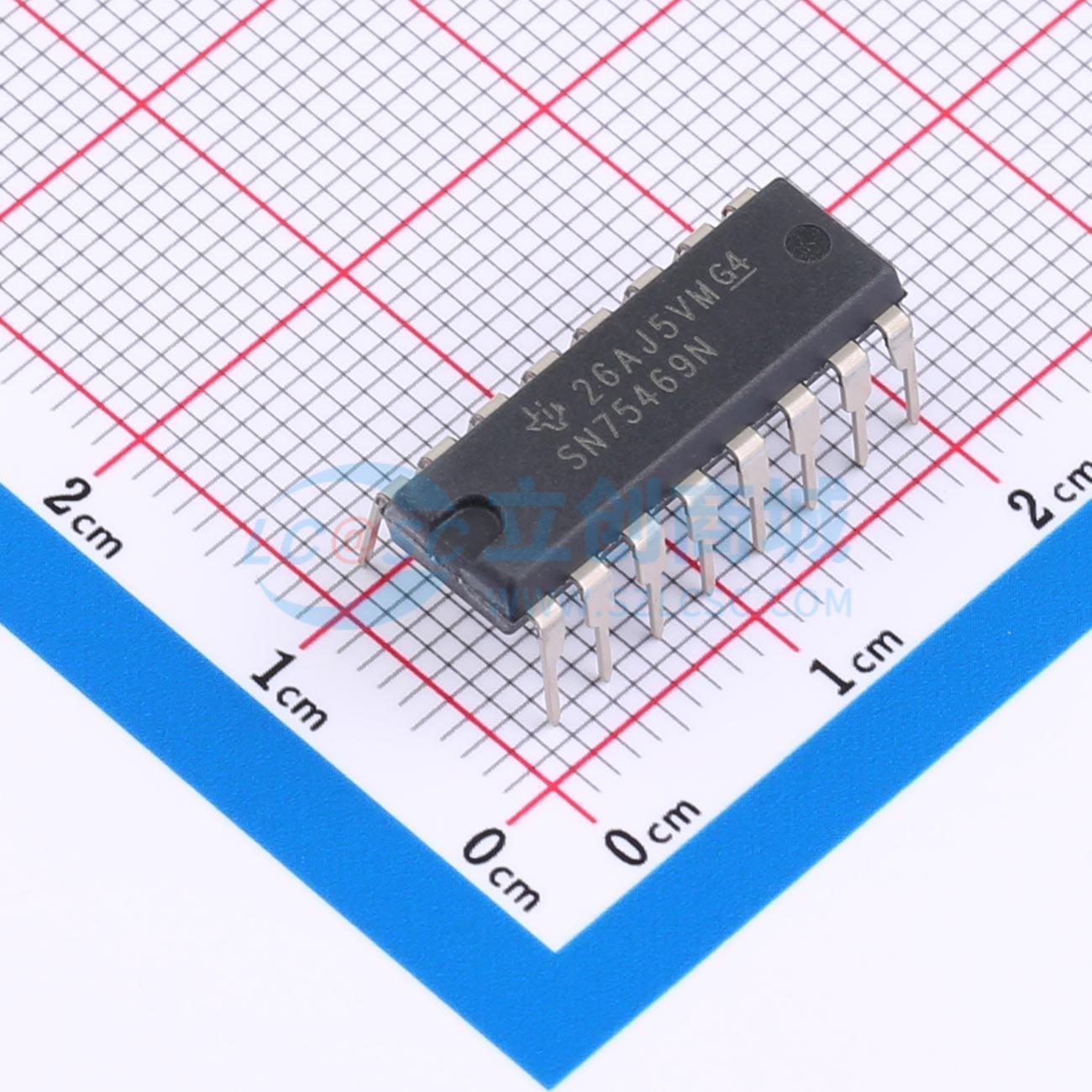

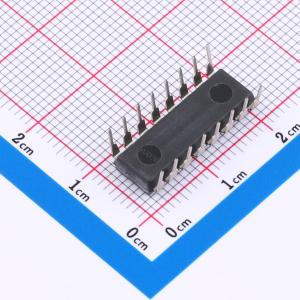

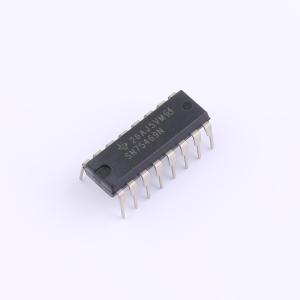

温馨提醒：图片仅供参考，商品以实物为准

SN75469N

达林顿晶体管阵列

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN75469 可兼容 CMOS 或 PMOS 的 100V、7 通道达林顿阵列
品牌名称: TI(德州仪器)
商品型号: SN75469N
商品编号: C2865526
商品封装: PDIP-16
包装方式: 管装
商品毛重: 2.61克(g)

商品参数

	属性	参数值
	商品目录	达林顿晶体管阵列
	通道数	七路
	集射极击穿电压(Vceo)	100V
	集电极电流(Ic)	500mA
	最大输入电压(VI)	30V
	工作温度	-40℃~+105℃
	集电极漏电流(Icex)	50uA

商品概述

SN75468和SN75469是高压大电流达林顿晶体管阵列，每个器件包含7个NPN达林顿对，高压输出带有共阴极钳位二极管，用于切换感性负载。每个达林顿对的额定集电极电流为500mA，达林顿对可并联以获得更高的电流能力。SN75468每个达林顿对带有2700Ω串联基极电阻，可直接与TTL或5-V CMOS配合工作。SN75469每个达林顿对带有10.5-kΩ串联基极电阻，可直接与使用6V~15V电源电压的CMOS或PMOS配合工作，所需输入电流低于SN75468。

商品特性

单路输出额定集电极电流为500mA
输出耐压为100V，属于高压输出
集成输出钳位二极管
输入可兼容多种类型的逻辑电路
为ULN2003A和ULN2004A的更高电压版本，适用于常规工作温度范围
多个达林顿对可并联获得更高电流能力
SN75468内置2700Ω串联基极电阻，可直接与TTL或5V CMOS配合工作
SN75469内置10.5kΩ串联基极电阻，可直接适配采用6V~15V电源电压的CMOS或PMOS，所需输入电流低于SN75468

应用领域

继电器驱动
锤驱动器
灯负载驱动
显示驱动，涵盖LED和气体放电显示
线路驱动
逻辑缓冲

	属性	参数值
	集射极饱和电压(VCE(sat))	1.6V
	输入电流(on)	0.35mA
	输入电流(off)	-
	正向压降(Vf)	1.7V
	反向电流(Ir)	50uA
	输入电容(Ci)	15pF
	类型	BJT
