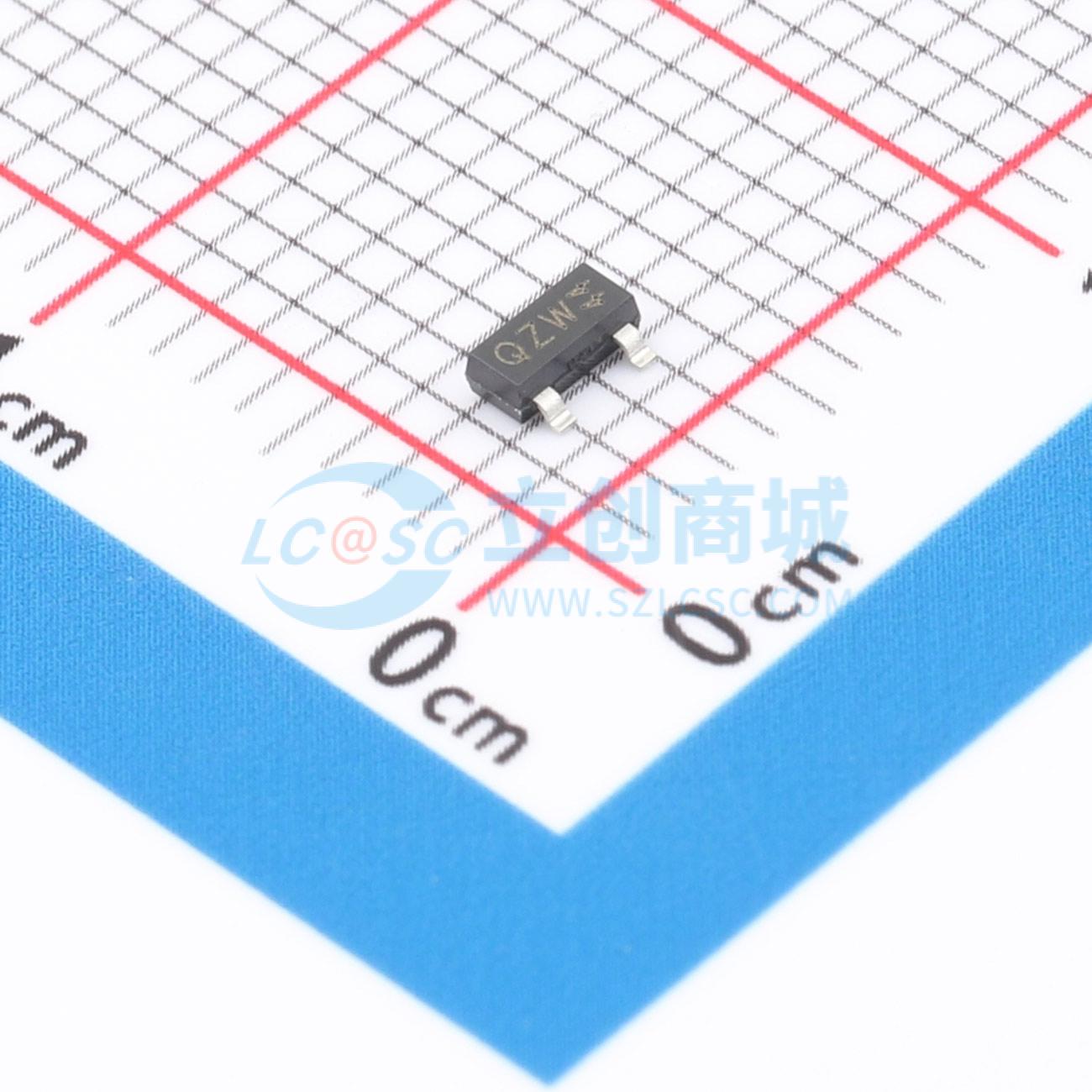

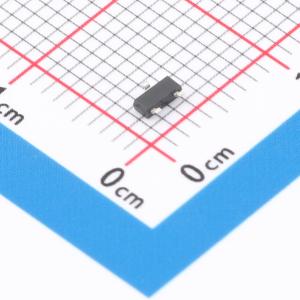

温馨提醒：图片仅供参考，商品以实物为准
PESD2CAN24T-QR
24V 5.3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD保护器件采用小型SOT23表面贴装器件（SMD）塑料封装，旨在保护两条汽车车载网络总线免受静电放电（ESD）和其他瞬态现象的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD2CAN24T-QR
- 商品编号
- C28933048
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 35V | |
| 峰值脉冲电流(Ipp) | 5.3A@8/20us | |
| 击穿电压 | 31V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 13.5pF |
商品概述
采用小型SOT23表面贴装器件（SMD）塑料封装的ESD保护器件，旨在保护两条汽车车载网络总线免受静电放电（ESD）和其他瞬态现象造成的损坏。
商品特性
- 反向关断电压：VRWM = 24 V
- 高浪涌电流耐受性；符合IEC 61000 - 4 - 5（浪涌）标准；在tp = 8 / 20 μs时，Ipp = 5.3 A
- 低钳位电压：在Ipp = 1 A时，VCL = 30 V
- 低电容：Cd = 16 pF
- 高达30 kV的ESD保护（IEC 61000 - 4 - 2）
- 高达30 kV的ESD保护（ISO 10605；接触放电；C = 330 pF，R = 330 Ω）
- ISO 7637 - 2脉冲3a / 3b = -220 V / +150 V
- ISO 7637 - 2脉冲2a = +85 V
- 符合AEC - Q101标准，推荐用于汽车应用
应用领域
-汽车环境中车载网络线路的ESD保护-CAN总线保护-汽车应用
