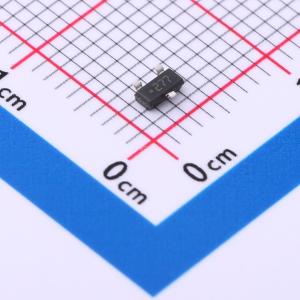

LM60QIM3/NOPB

LM60 - Q1器件是一种精密集成电路温度传感器，可在2.7V至10V单电源供电时检测 - 40℃至 +125℃的温度范围。该器件的输出电压是与摄氏温度 (6.25mV / ℃) 成线性比例，并具有424mV的直流偏移量。该偏移量允许在无需负电源的情况下即可读取负温度。对于 - 40℃至 +125℃的温度范围，此器件的额定输出电压范围介于174mV至1205mV之间。该器件经过校准，在室温下的精度为±3℃，且在全温度范围内（ - 40℃至 +125℃）提供±4℃的精度。 该器件的线性输出、424mV偏移量和工厂校准简化了在单电源环境中读取负温度所需的外部电路。由于器件的静态电流小于110μA（旧芯片）和70μA（新芯片），因此在SOT - 23封装中，在静止空气中的自发热被限制在非常低的0.1℃。该器件本身就具备关断功能，因为其固有的低功耗特性使得该器件可直接通过许多逻辑门的输出供电。

• 符合面向汽车应用的AEC - Q100标准
• 器件温度等级1(LM60 - Q1)： - 40℃至 +125℃环境工作温度范围
• 器件HBM ESD分类等级2
• 功能安全型
• 可提供用于功能安全系统设计的文档
• 行业标准级传感器增益/偏移：6.25mV / ℃，0℃下424mV
• LM60 - Q1温度精度：
  • 25℃时：±3℃（最大值）
  • • 40℃至 +125℃时：±4℃（最大值）
• 宽电源电压范围：2.7V至10V
• 25℃时的静态电流：110μA（最大值/旧芯片）和70μA（最大值/新芯片）
• 可用封装选项：SOT - 23（3引脚）
• 非线性度：±0.8℃（最大值）
• 输出直流阻抗：120Ω/800Ω（典型值/最大值）
• 专为远程应用设计

• 汽车
• 手机、PC和笔记本电脑
• 电源模块
• 电池管理
• 家用和多功能打印机
• HVAC和固态硬盘
• 电器
