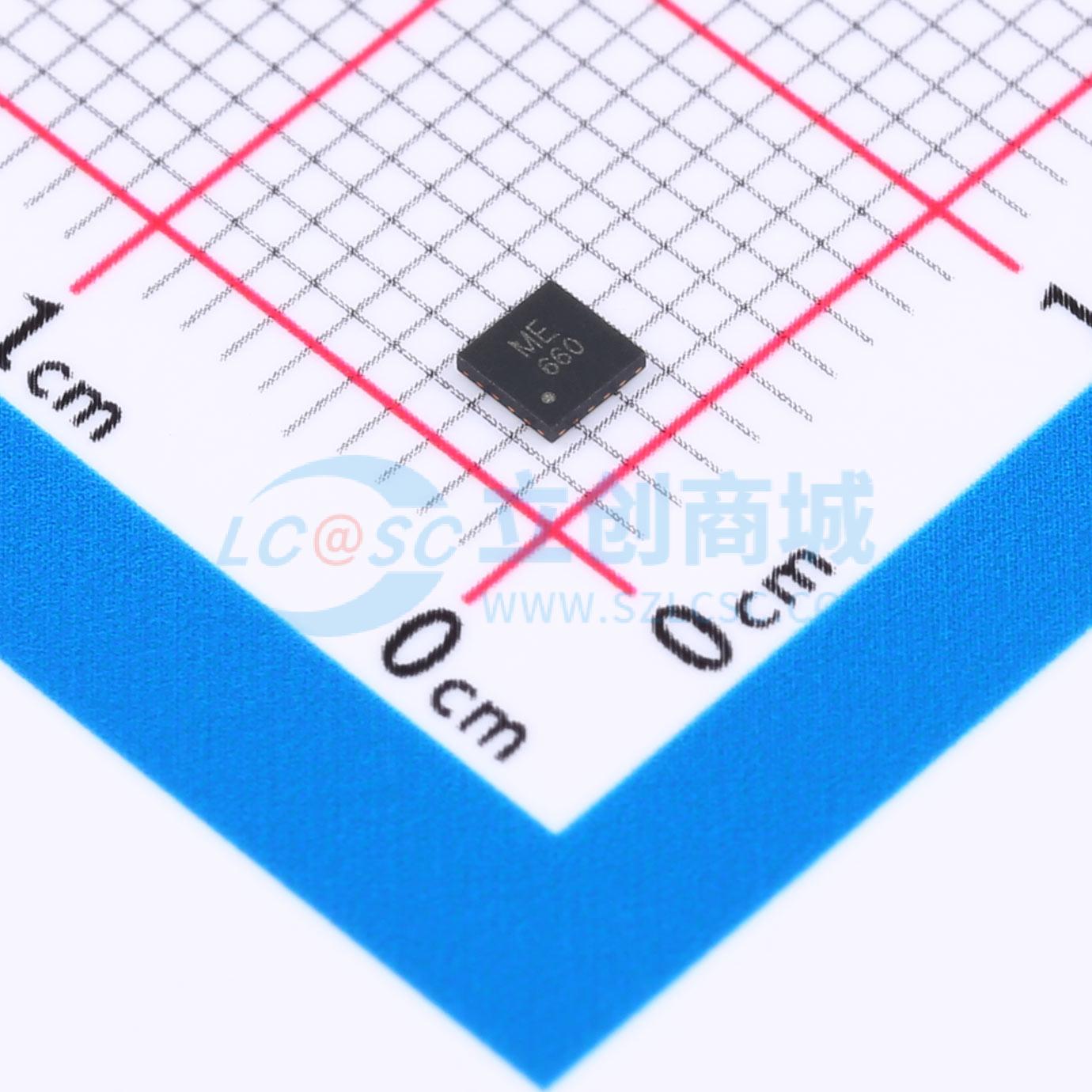

温馨提醒：图片仅供参考，商品以实物为准
RFASWE660DTF03
10掷单刀射频开关，0.7至2.7GHz宽带频率范围
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RFASWE660DTF03是一款单刀十掷（SP10T）天线开关，集成了移动行业处理器接口（MIPI）控制器。采用先进的开关技术，保持低插入损耗和高隔离度，适用于UMTS、CDMA2000、EDGE、GSM和LTE应用。
- 品牌名称
- Walsin(华新科)
- 商品型号
- RFASWE660DTF03
- 商品编号
- C2859383
- 商品封装
- QFN-20-EP(2.4x2.4)
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | - | |
| 隔离度 | 26dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.75dB | |
| 工作电压 | 2.5V~3.5V | |
| 工作温度 | -30℃~+90℃ |
商品概述
RFASWE660DTF03是一款单刀十掷（SP10T）天线开关，集成了移动行业处理器接口（MIPI）控制器。采用先进的开关技术，RFASWE660DTF03可保持低插入损耗和高隔离度，使其成为UMTS、CDMA2000、EDGE、GSM和LTE应用的理想选择。 该设计集成了十个低损耗收发（TRX）端口。该开关还具有出色的二阶/三阶互调失真（IMD2/IMD3）性能。 开关由MIPI解码器控制，所有引脚的人体模型（HBM）静电放电（ESD）耐受能力高达2kV。 只要不施加直流电压，射频路径上无需隔直电容。RFASWE660DTF03采用紧凑的2.4x2.4x0.45 mm³封装制造。
商品特性
- 低插入损耗和低失真
- 宽带频率范围：0.7至2.7 GHz
- 高隔离度和线性度
- 集成MIPI RFFE从控制器
- 所有引脚的人体模型（HBM）静电放电（ESD）耐受能力高达2kV
- 小型QFN封装（20引脚，2.4x2.4x0.45 mm³）
- 潮湿敏感度等级3（MSL3）
应用领域
- 2G/3G/4G多模手机（LTE、UMTS、CDMA2000、EDGE、GSM、TDD-LTE、TD-SCDMA）
